| الرقم | الاسم | المواصفات | الكمية | ملاحظة |
|---|---|---|---|---|

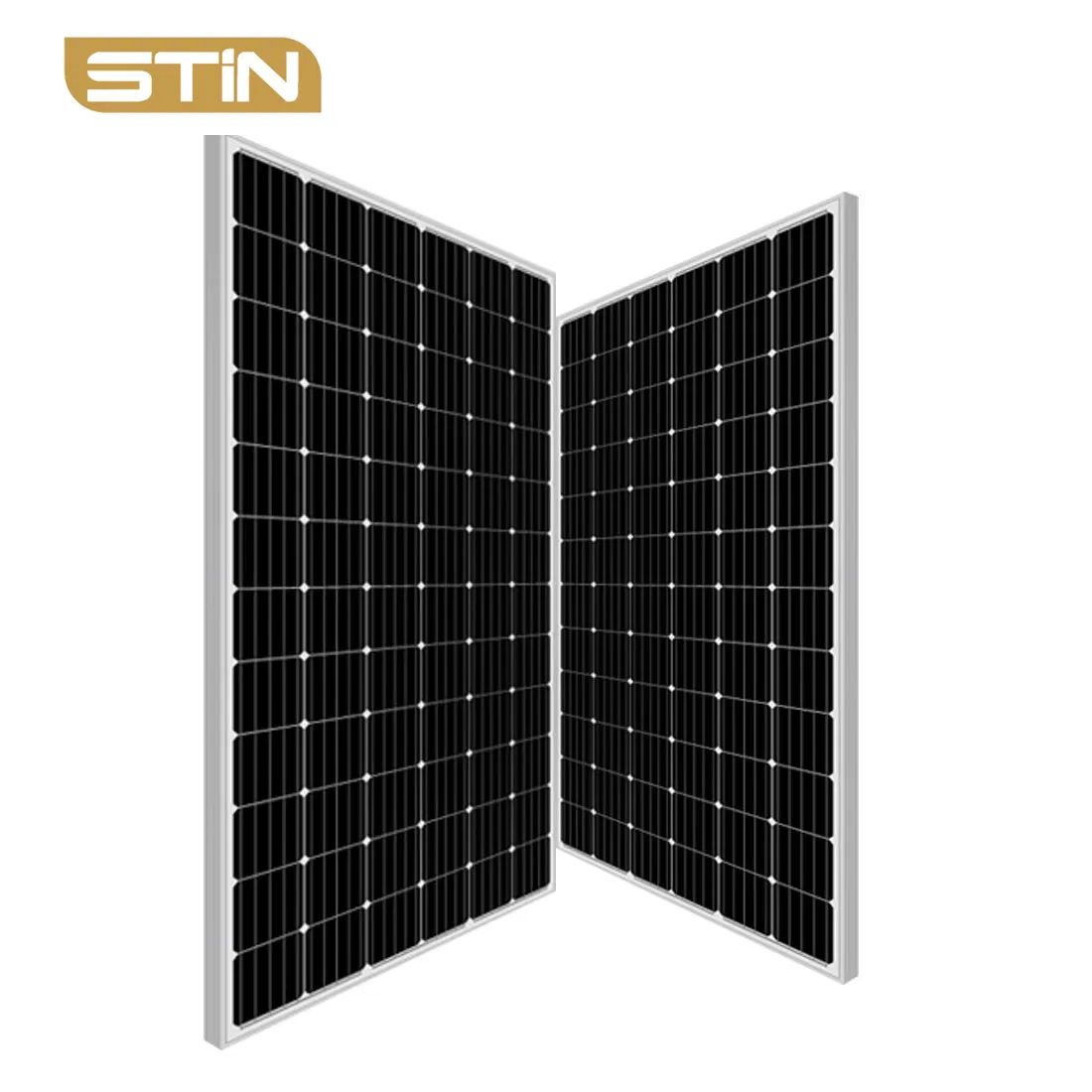

| 1 | أحادي | 380 واط | 225 | وضع علامة على الخلايا، 15 بيلكل في سلسلة واحدة و 15 سلسلة في الحالة1 |

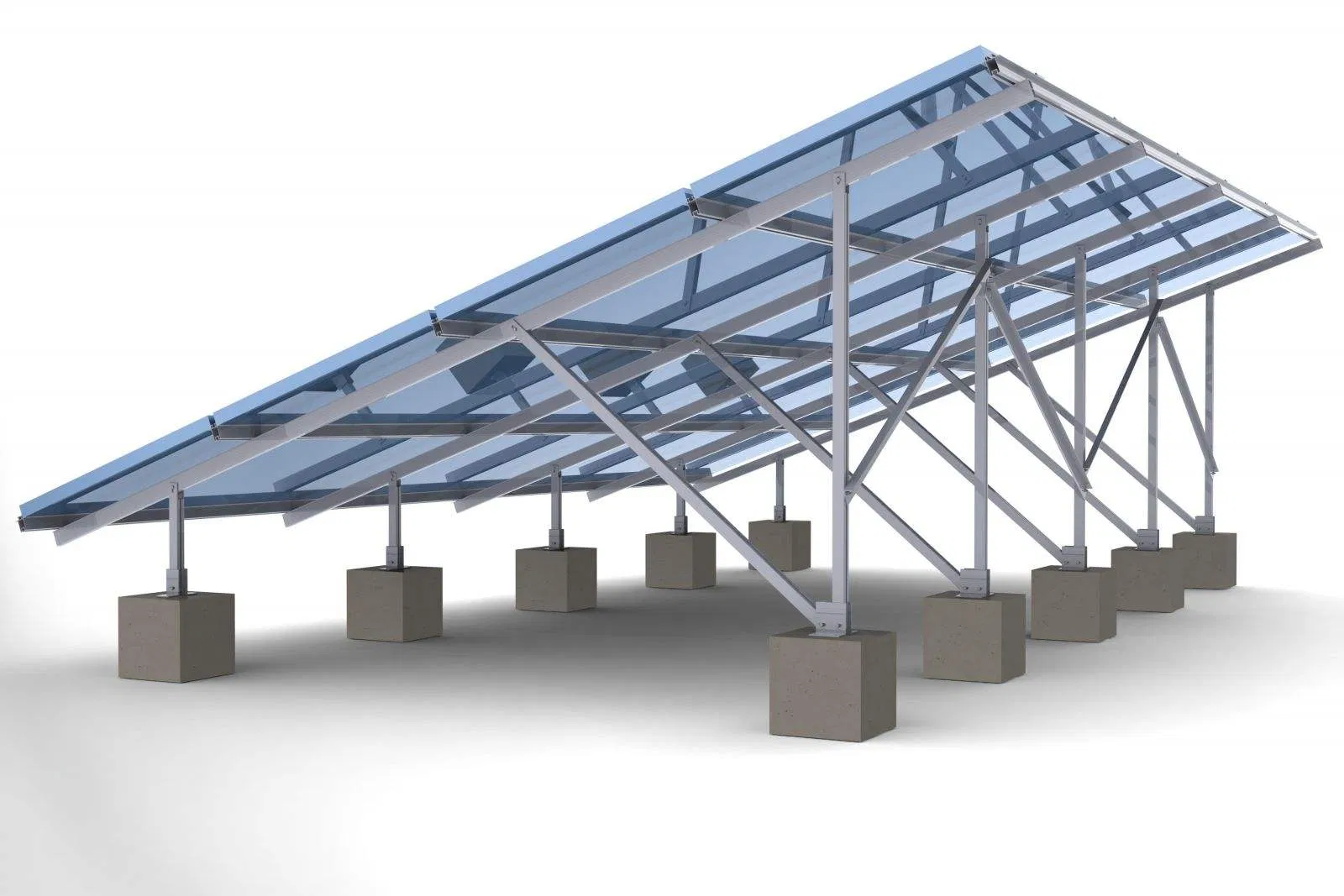

| 2 | سنادة اللوحة الشمسية | فولاذ على شكل C | 1 | من النوع الأرضي |
| 3 | مربع مجموعة PV | 5 مداخل، 1 خرج | 3 | مقاومة للماء، ومقاومة للبرق، مع قاطع التيار المستمر والمنصهر |

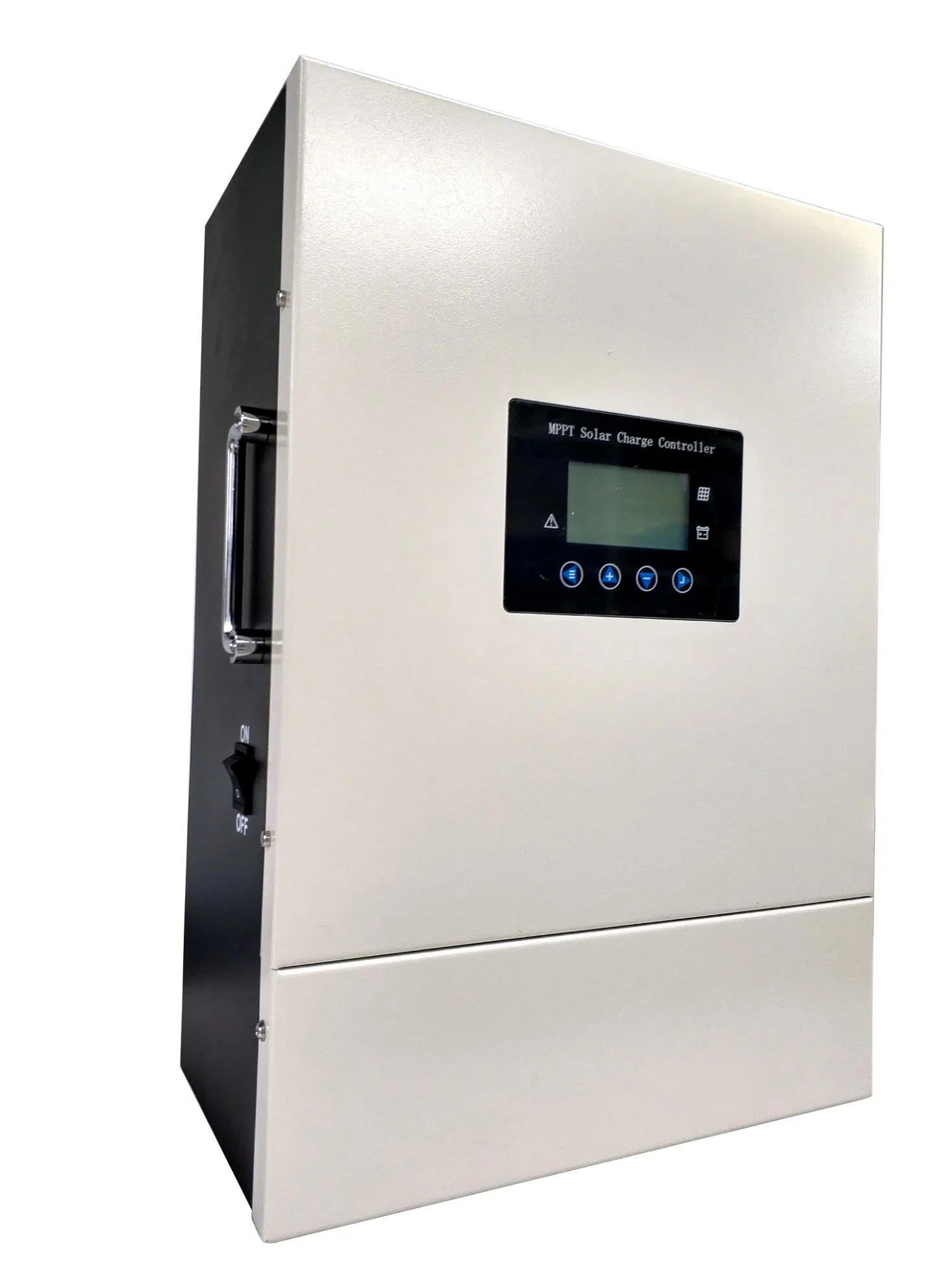

| 4 | وحدة التحكم في الشحن MPPT | 360 فولت/80 أمبير | 3 | - |
| 5 | ثلاثي الأطوار لعاكس الشبكة غير عامل بالطاقة | موجة جيبية نقية، 120 كيلو واط/360 فولت | 1 | محول تردد الطاقة؛الإخراج: 380 فولت تيار متردد/50 هرتز ؛(يمكن لكل طور أن يعمل بأحمال غير متوازنة بنسبة 100% مع خرج 220V50HZ، والحد الأقصى لسعة الحمل لكل مرحلة هو 40 كيلو واط) |
| 6 | بطارية جل (دورة عميقة) | 2V1200AH | 180 | 180pcs 2v1200ah في سلسلة واحدة ، بما في ذلك الكبلات وحامل البطارية |
| 7 | صندوق توزيع البطارية (مع المفتاح والمنصهر) | جزء من التيار المستمر | 1 | إنه جزء من التيار المستمر |
| 8 | موصل MC4 | - | 10 | - |
| 9 | كبلات PV (اللوحة الشمسية إلى صندوق مجموعة اللوحات الكهروضوئية) | 4 مم2 | 500 | - |
| 10 | كبلات BVR (علبة مجموعة وحدات PV لوحدة تحكم MPPT) | 16 مم2 | 150 | - |
| 11 | كبلات BVR (من بطارية إلى صندوق توزيع) | 50 مم2*2 | 20 | - |
| 12 | كابلات BVR (محول إلى صندوق التوزيع) | 50 مم2*2 | 20 | - |
| 13 | كبلات BVR (وحدة تحكم MPPT في صندوق التوزيع) | 25 مم2 | 60 | - |
| الرقم | الاسم | المواصفات | الكمية | ملاحظة |
|---|---|---|---|---|
| 1 | أحادي | 380 واط | 270 | وضع علامة على الخلايا، 15 بيلكل في سلسلة واحدة و18 سلسلة في الحالة1 |
| 2 | سنادة اللوحة الشمسية | فولاذ على شكل C | 1 | من النوع الأرضي |
| 3 | مربع مجموعة PV | 6 مداخل، 1 خرج | 3 | مقاومة للماء، ومقاومة للبرق، مع قاطع التيار المستمر والمنصهر |
| 4 | وحدة التحكم في الشحن MPPT | 360 فولت/100 أمبير | 3 | - |
| 5 | ثلاثي الأطوار لعاكس الشبكة غير عامل بالطاقة | موجة جيب الزاوية النقية، 150 كيلو واط/360 فولت | 1 | محول تردد الطاقة؛الإخراج: 380 فولت تيار متردد/50 هرتز ؛(يمكن لكل طور أن يعمل بأحمال غير متوازنة بنسبة 100% مع خرج 220V50HZ، والحد الأقصى لسعة الحمل لكل مرحلة هو 50 كيلووات) |
| 6 | بطارية جل (دورة عميقة) | 2V1500AH | 180 | 180pcs 2v1500ah في سلسلة واحدة ، بما في ذلك الكبلات وحامل البطارية |
| 7 | صندوق توزيع البطارية (مع المفتاح والمنصهر) | - | 1 | إنه جزء من التيار المستمر |
| 8 | موصل MC4 | - | 10 | - |
| 9 | كبلات PV (اللوحة الشمسية إلى صندوق مجموعة اللوحات الكهروضوئية) | 4 مم2 | 300 | - |
| 10 | كبلات BVR (علبة مجموعة وحدات PV لوحدة تحكم MPPT) | 16 مم2 | 100 | - |
| 11 | كبلات BVR (من بطارية إلى صندوق توزيع) | 50 مم2*2 | 20 | - |
| 12 | كابلات BVR (محول إلى صندوق التوزيع) | 50 مم2*2 | 20 | - |
| 13 | كبلات BVR (وحدة تحكم MPPT في صندوق التوزيع) | 35 مم2 | 40 | - |
| الرقم | الاسم | المواصفات | الكمية | ملاحظة |
|---|---|---|---|---|
| 1 | أحادي | 380 واط | 360 | وضع علامة على الخلايا، 15 بيلكل في سلسلة واحدة و24 سلسلة في الحالة1 |
| 2 | سنادة اللوحة الشمسية | فولاذ على شكل C | 1 | من النوع الأرضي |
| 3 | مربع مجموعة PV | 6 مداخل، 1 خرج | 4 | مقاومة للماء، ومقاومة للبرق، مع قاطع التيار المستمر والمنصهر |
| 4 | وحدة التحكم في الشحن MPPT | 360 فولت/100 أمبير | 4 | - |
| 5 | ثلاثي الأطوار لعاكس الشبكة غير عامل بالطاقة | موجة جيب الزاوية النقية، 200 كيلو واط/360 فولت | 1 | محول تردد الطاقة؛الإخراج: 380 فولت تيار متردد/50 هرتز ؛(يمكن لكل طور أن يعمل بأحمال غير متوازنة بنسبة 100% مع خرج 220V50HZ، والحد الأقصى لسعة الحمل لكل مرحلة هو 66, 7 كيلو واط) |

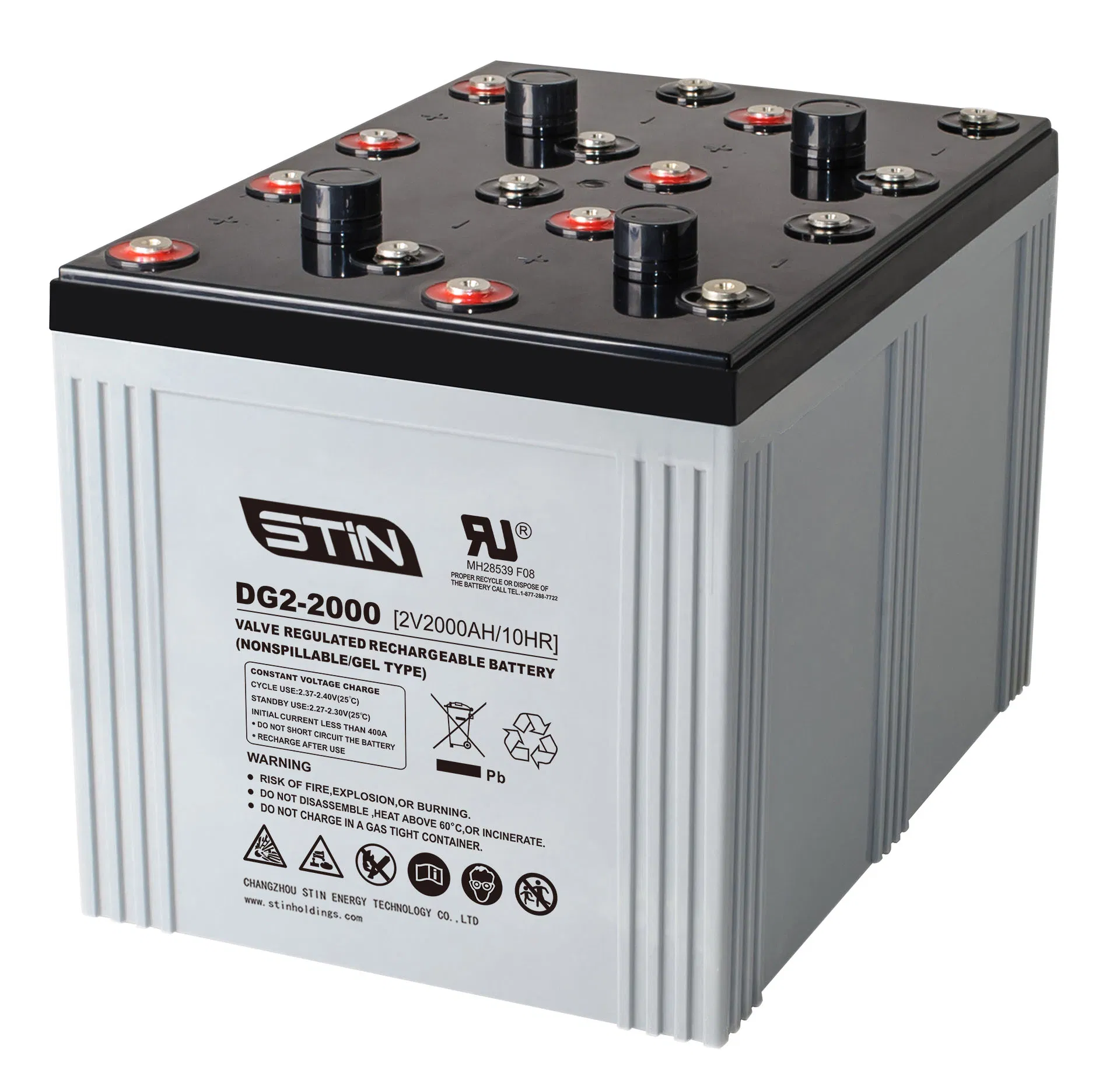

| 6 | بطارية جل (دورة عميقة) | 2V2000AH | 180 | 180 pcs 2v2000ah في سلسلة واحدة ، بما في ذلك الكبلات وحامل البطارية |
| 7 | صندوق توزيع البطارية (مع المفتاح والمنصهر) | - | 1 | إنه جزء من التيار المستمر |
| 8 | موصل MC4 | - | 10 | - |
| 9 | كبلات PV (اللوحة الشمسية إلى صندوق مجموعة اللوحات الكهروضوئية) | 4 مم2 | 600 | - |
| 10 | كبلات BVR (علبة مجموعة وحدات PV لوحدة تحكم MPPT) | 16 مم2 | 200 | - |
| 11 | كبلات BVR (من بطارية إلى صندوق توزيع) | 50 مم2*4 | 20 | - |
| 12 | كابلات BVR (محول إلى صندوق التوزيع) | 95 مم2*2 | 20 | - |
| 13 | كبلات BVR (وحدة تحكم MPPT في صندوق التوزيع) | 35 مم2 | 60 | - |
