ما هو نظام الشبكة غير المستخدم؟
وتُسمى أنظمة الطاقة الشمسية خارج الشبكة أيضًا الأنظمة الشمسية القائمة بذاتها. لا يتصل بالشبكة أو يسمى الأداة المساعدة. إنه ذو شعبية كبيرة ومناسب للمناطق النائية حيث لا توجد قوة عامة أو طاقة عامة يمكن الاستقرار فيها.
يمكن أن يكون للتطبيقات المنزلية والتطبيقات التجارية والتطبيقات الصناعية. نظام الطاقة الشمسية خارج الشبكة يمكن تخصيصه بسعات متعددة مثل 1 كيلووات/2 كيلووات/3 كيلووات/5 كيلووات/10 كيلووات/12 كيلووات/16 كيلووات/20 كيلووات/24 كيلووات/30 كيلووات/50 كيلووات/80 كيلووات/100 كيلووات/120 كيلووات/150 كيلووات/200 كيلووات.
يعد نظام الشبكة غير المتصلة ملائمًا للمناطق التي لا توجد بها طاقة متصلة بالشبكة أو غير مستقرة. وعادة ما يتكون نظام الشبكة غير المتصلة من ألواح شمسية وموصل ومحول وبطاريات ونظام تثبيت.

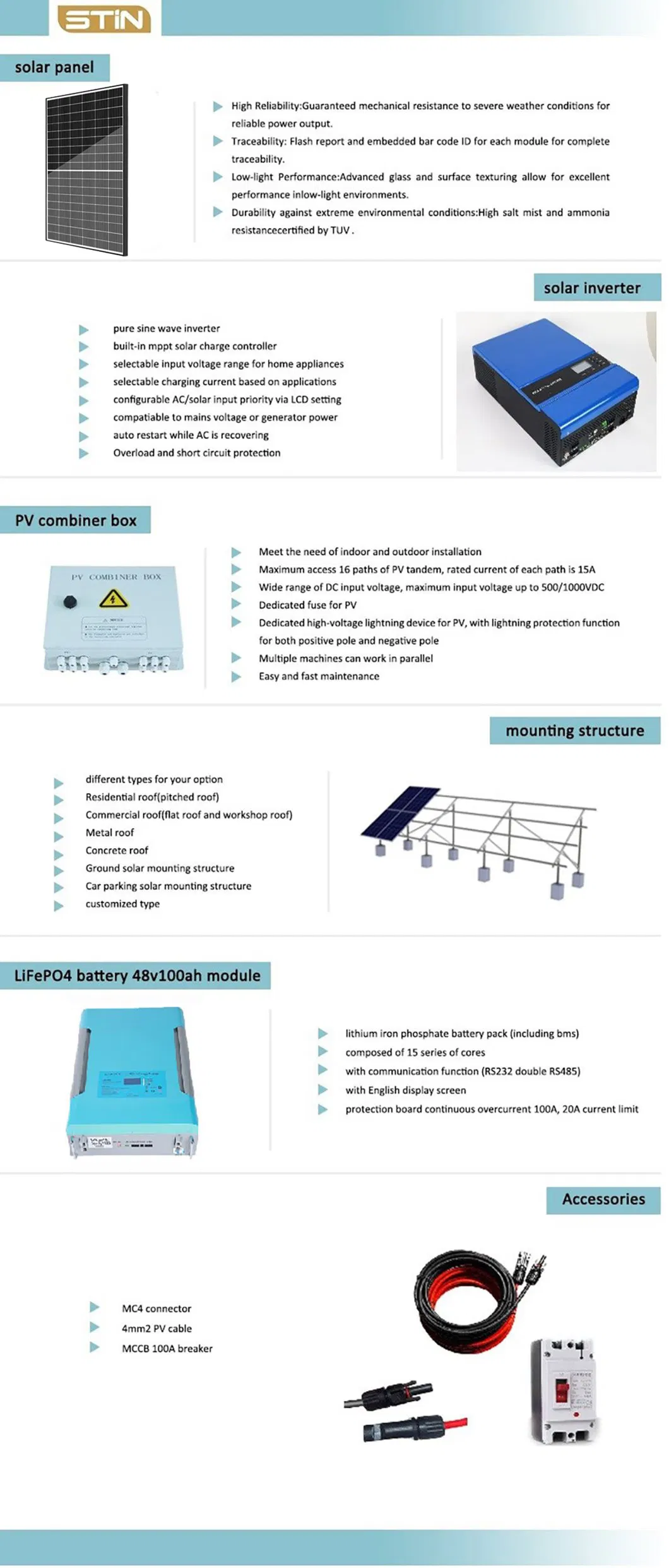

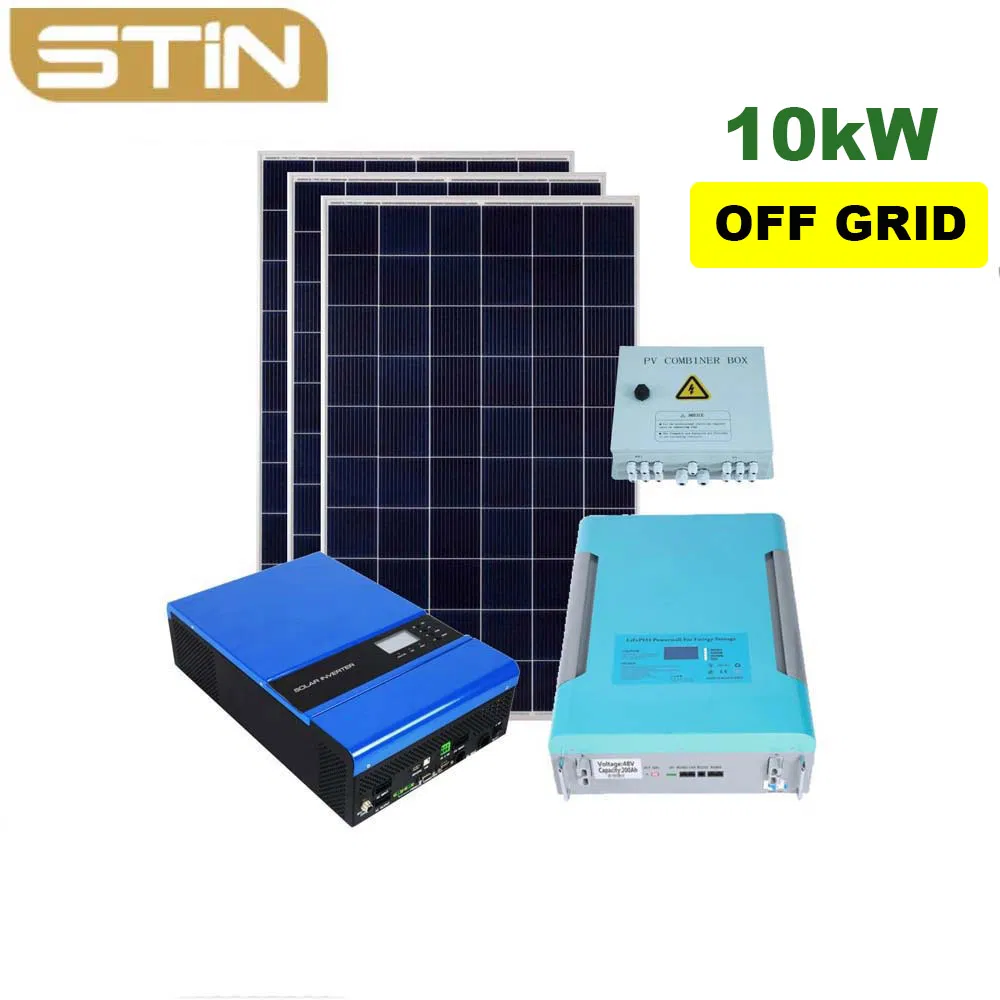

| نظام الشبكة الشمسية من 10 كيلو واط | ||||
|---|---|---|---|---|
| لا | الاسم | المواصفات | الكمية | ملاحظة |
| 1 | لوحة شمسية أحادية اللون | 410 واط | 12 | وضع علامة على الخلايا، 3 في كل سلسلة و4 سلاسل في متوازي |
| 2 | هيكل PV | فولاذ على شكل C | 1 | من النوع الأرضي |

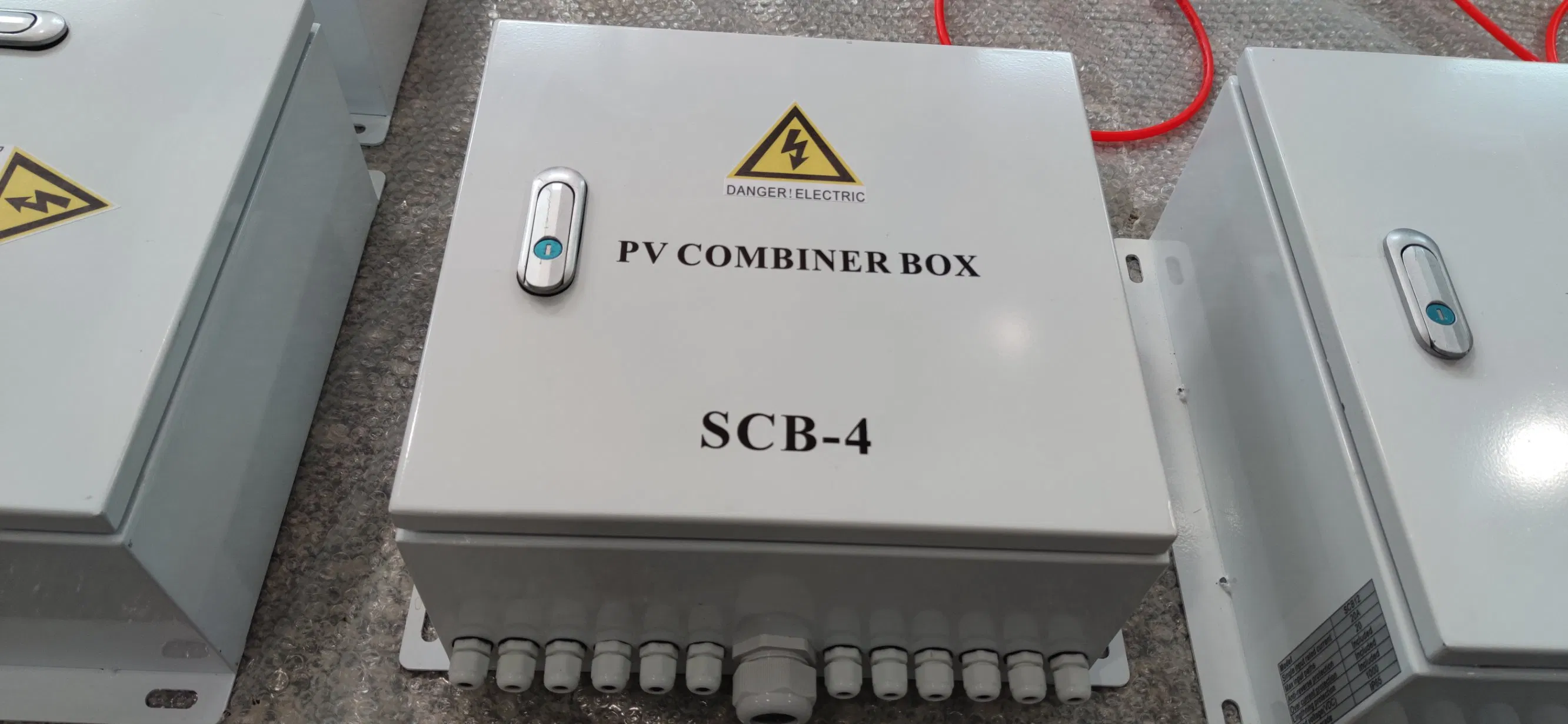

| 3 | مجموعة الفلطاضوئية صندوق | GSB3-1 | 2 | مقاومة للماء والبرق حماية، باستخدام التيار المستمر القاطع والمنصهر |

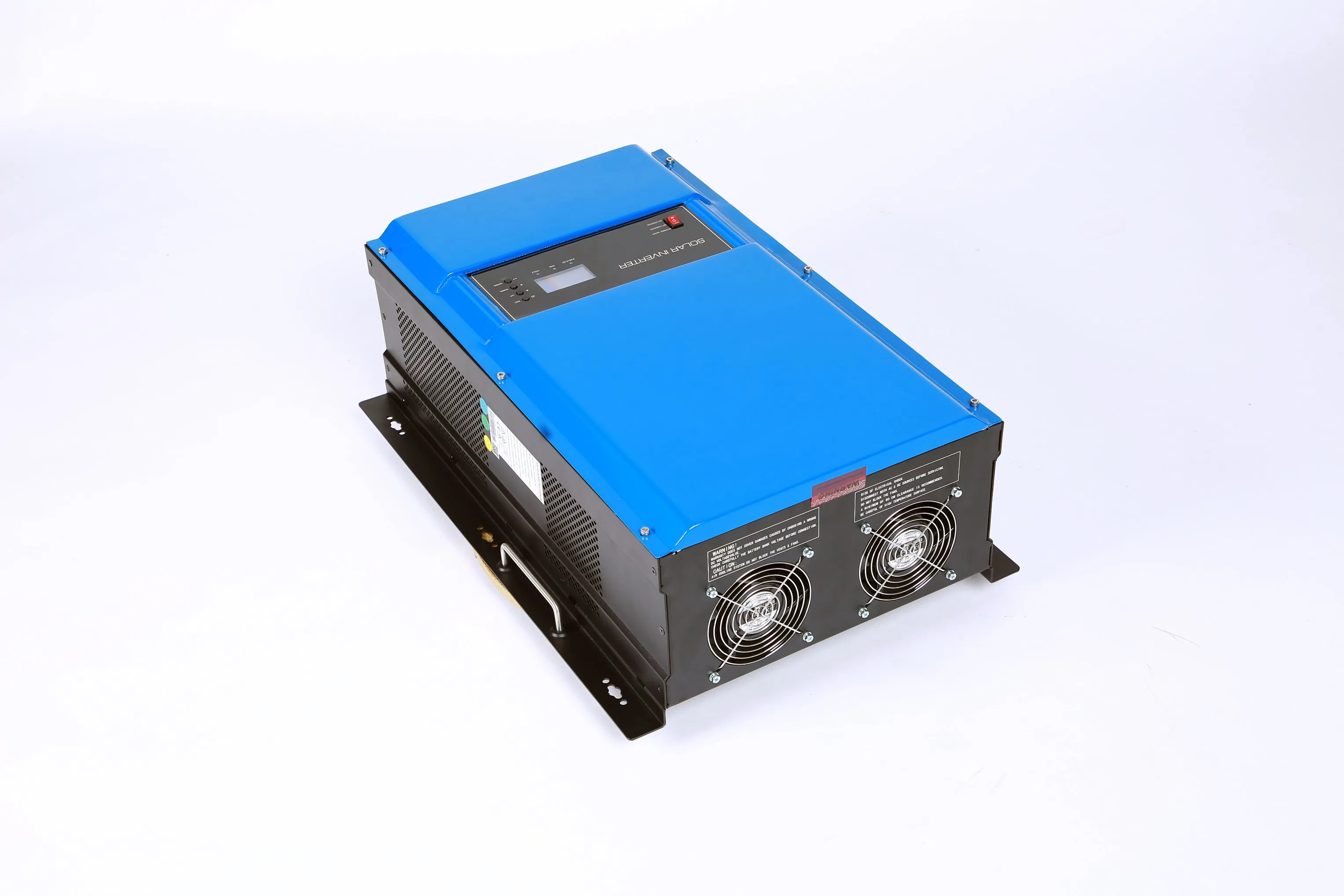

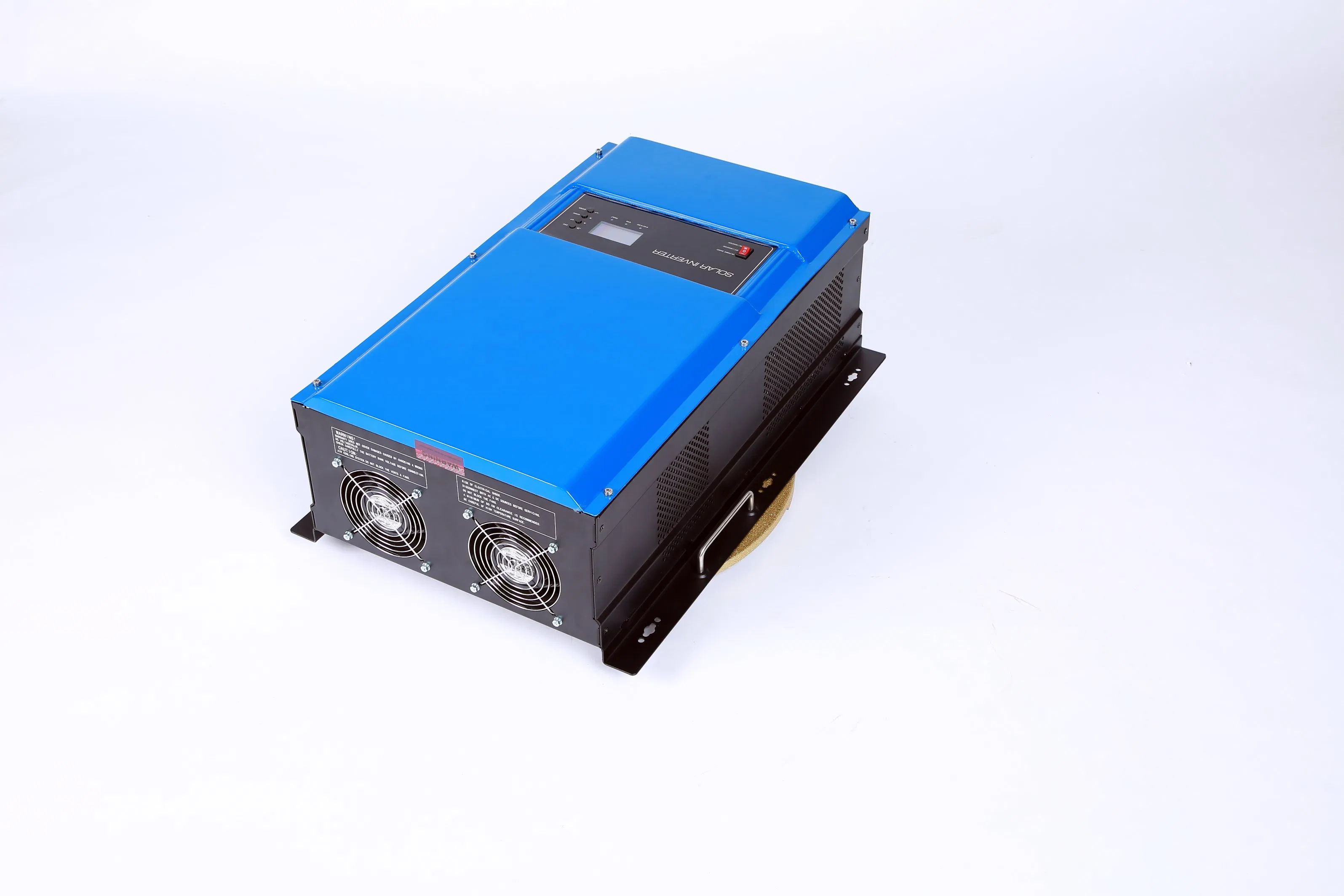

| 4 | العاكس الشمسي مع تضمين MPPT وحدة التحكم | موجة جيب صرفة، 5 كيلو واط مع وحدة التحكم mppt | 2 | محول عالي التردد؛ الإخراج: 220 فولت تيار متردد/50 هرتز، تكلفة 48 فولت 80A mppt وحدة التحكم، محول ثنائي العناصر بالتوازي |
| 5 | LiFePO4 البطارية | 48V100AH | 4 | 4 قطع 48v100ah بالتوازي |
| 6 | الملحقات | موصل MC4 | 10 | موصل MC4 |
| 4 مم2 | 200 | كبلات PV (اللوحة الشمسية إلى PV صندوق تركيب) | ||
| 10 مم2 | 60 | كبلات BVR (علبة مجموعة اللوحات الكهروضوئية القابلة للدمج إلى العاكس) | ||
| 35 مم2 | 20 | كبلات BVR (من البطارية إلى المحول) | ||
