الميزات الرئيسية:

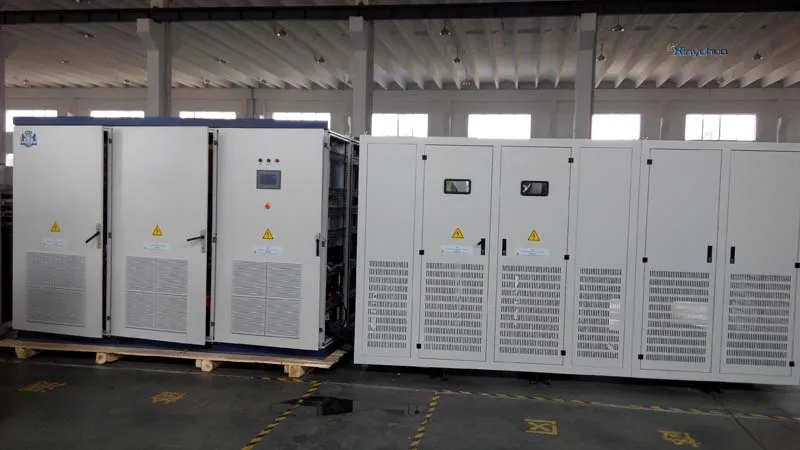

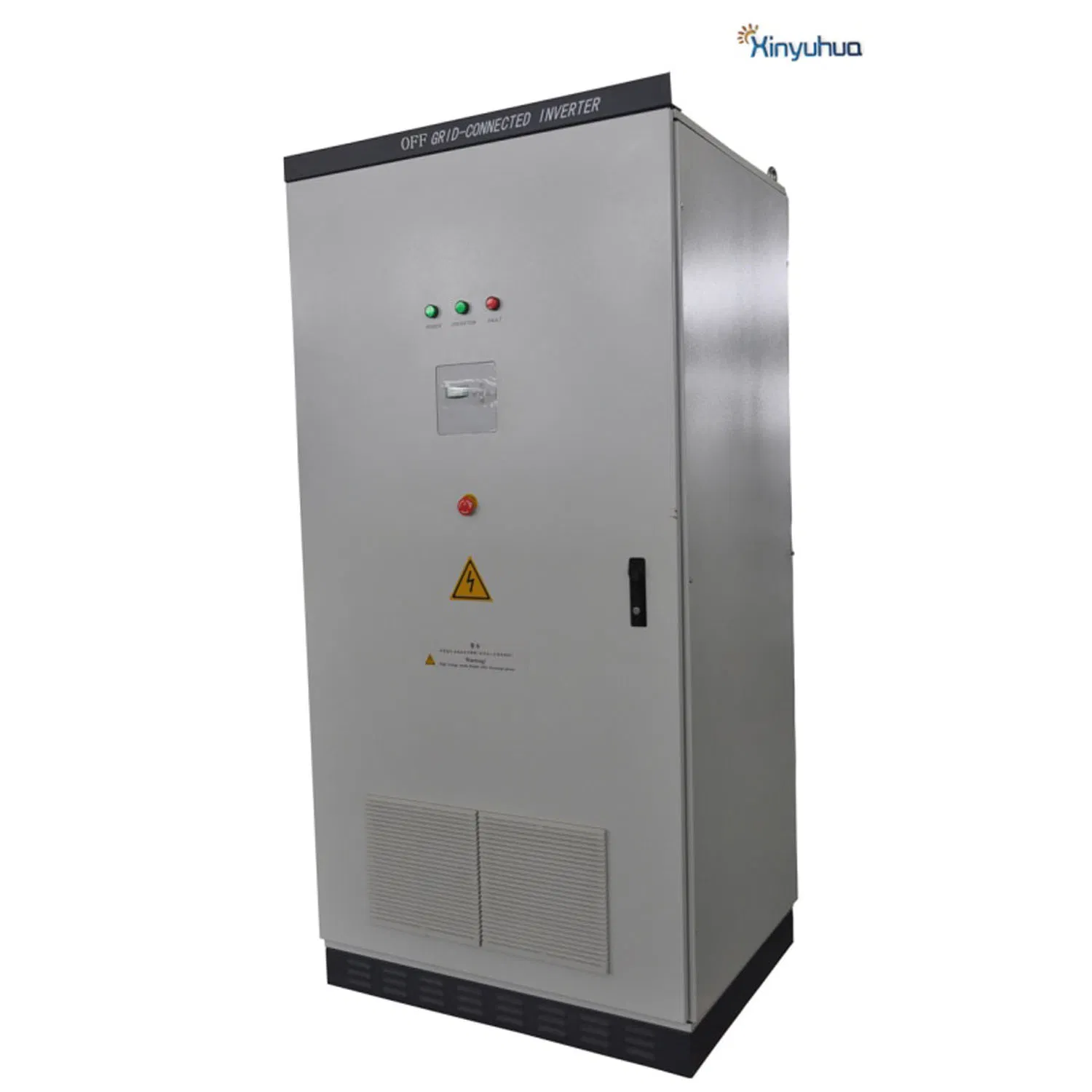

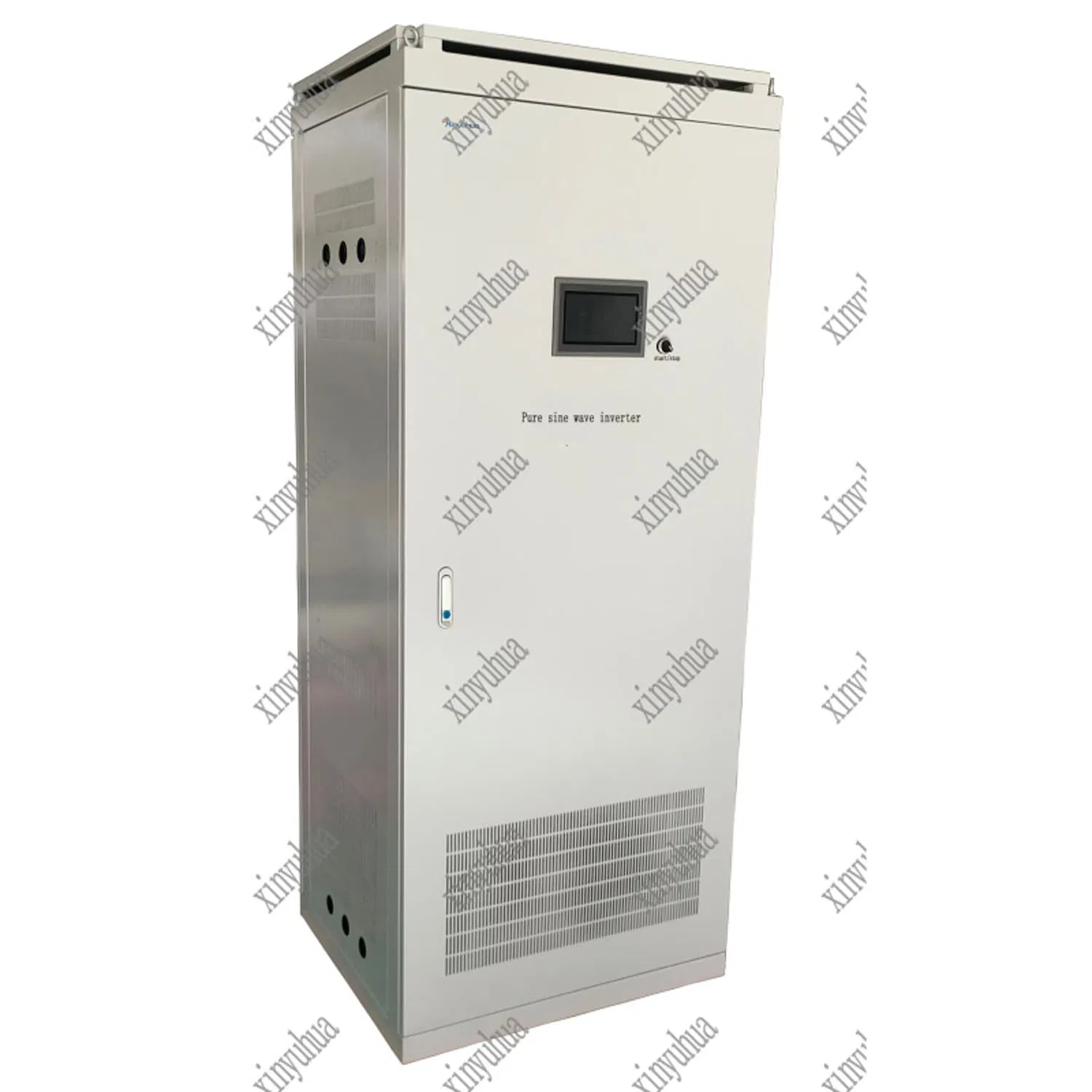

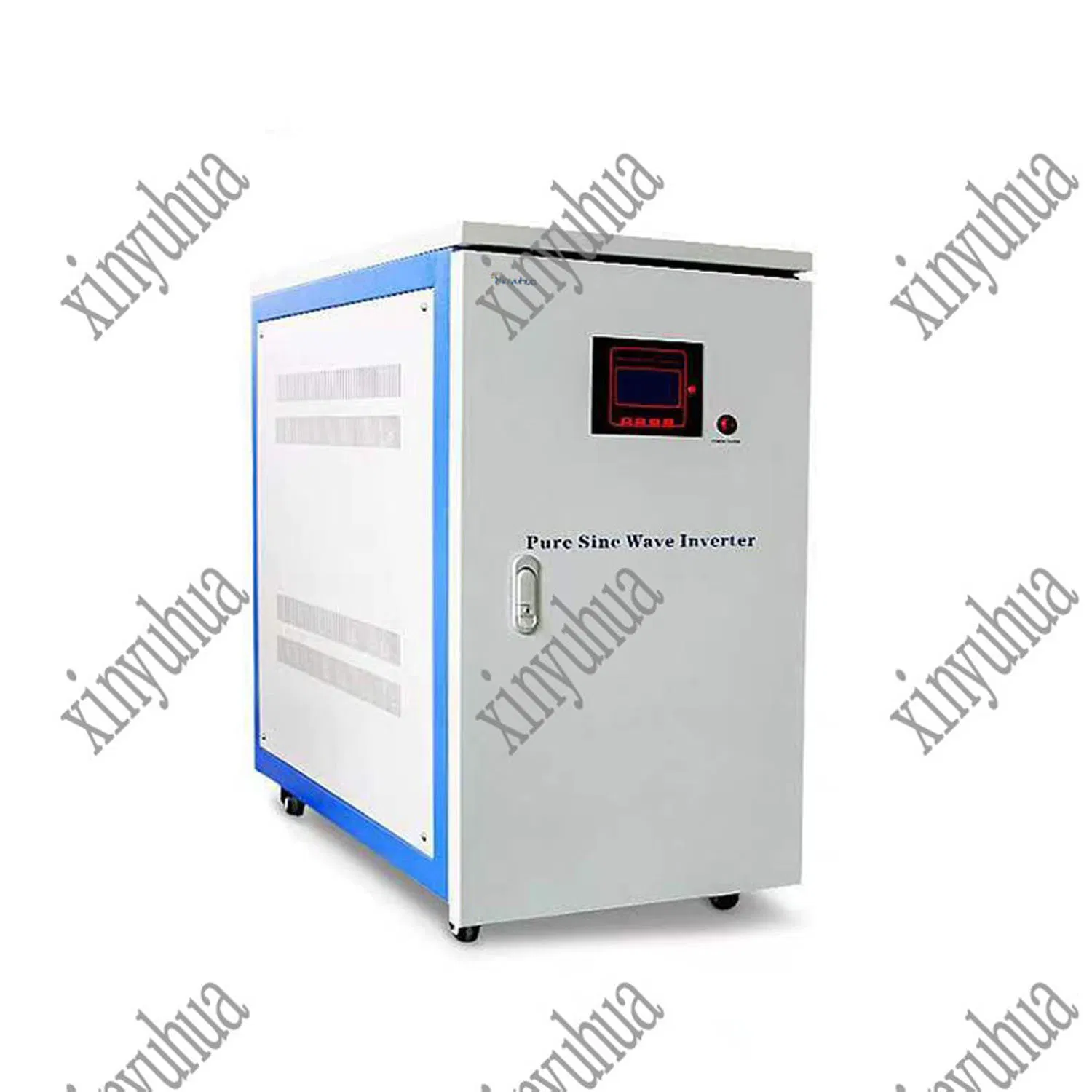

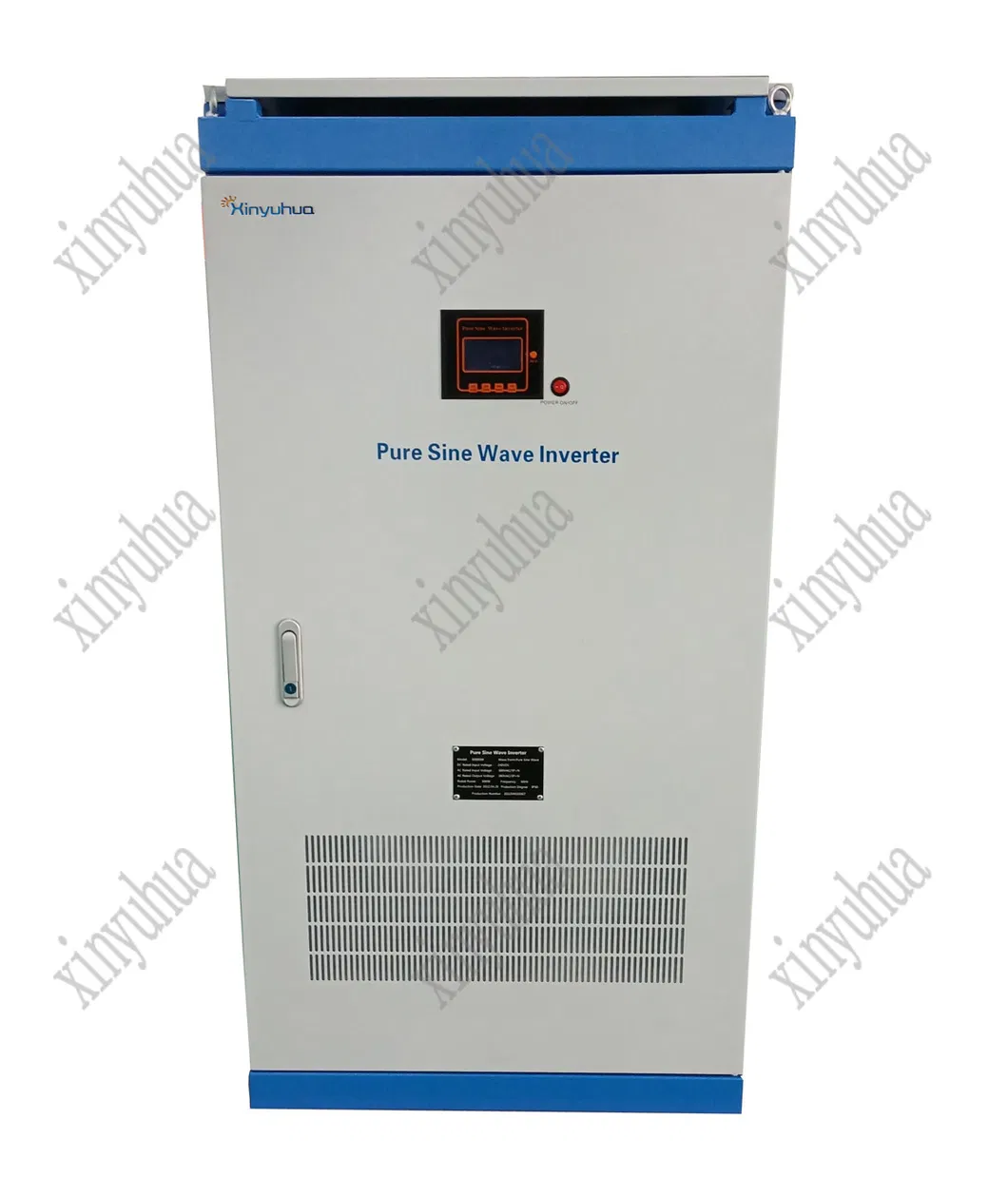

لا يستطيع المحول ثنائي الاتجاه تحويل طاقة التيار المستمر إلى طاقة تيار متردد فحسب، بل يمكنه أيضًا عكس طاقة التيار المتردد إلى طاقة التيار المستمر. يتحكم المحول ثنائي الاتجاه بشكل أساسي في شحن البطارية وتفريغها، وفي الوقت نفسه، إنها معدات التحكم الأساسية.يمكن استخدام المحول ثنائي الاتجاه في نظام طاقة روابط الشبكة الذي يحتوي على متطلبات وظيفة تخزين الطاقة.نظام تخزين الطاقة خاص بالحمل الناشئ أو شحن الحمل الهام.يمكن دمجه مع عاكس السلسلة ثم إنشاء نظام الطاقة الكهروضوئية المنفصل.
المواصفات الفنية لمحول الشبكة بدون تشغيل بقدرة 3 كيلوواط-20 كيلوواط:
| الوضع | XYH-3000T | XYH-5000T | XYH-6000T | XYH-8000T | XYH-10000T | XYH-15000T | XYH-20000T |
|---|---|---|---|---|---|---|---|
| الطاقة المقدرة | 3 كم | 5 كيلو واط | 6 كيلو واط | 8 كم | 10 كم | 15 كيلو واط | 20 كيلو واط |
| أقصى تيار تفريغ | 81.7A | 136A | 163 ألف | 109أ | 136A | 163 ألف | 136A |
| فولتية بطارية الإدخال | 48 فولت | 48 فولت | 48 فولت | 96 فولت | 96 فولت | 120 فولت | 192 فولت |
| جهد التيار المتردد في شبكة الإدخال | 380/400/415 Vac 50/60 هرتز | ||||||
| خرج جهد التيار المتردد | ثلاثي الأطوار 380/400/415Vac | ||||||
| تيار الإخراج | 4.5 أمبير*3 | 7.6A*3 | 9A*3 | 12 أمبير*3 | 15 أمبير*3 | 23 أمبير*3 | 30 أمبير*3 |
| تردد الإخراج | 50/60 هرتز | ||||||
| الحجم (العرض*الطول*الارتفاع)مم | 350*600*650 | 350*600*650 | 350*600*650 | 400*700*740 | 400*700*740 | 400*700*740 | 400*700*850 |
| الوزن (كجم) | 73 | 83 | 90 | 100 | 125 | 143 | 150 |
| بيانات عامة | |||||||
| وقت التحويل | 20 مللي ثانية~1 | ||||||
| الجهد الاسمي | ±1% (حمل ثابت)، ±3% (تقلب الحمل) | ||||||
| شكل موجة الإخراج | موجة جيب الزاوية النقية | ||||||
| نسبة الذروة الحالية | 3:1 الحد الأقصى | ||||||
| إجمالي التشويش التوافقي | الحمل الخطي < 3%؛ الحمل غير الخطي < 5% | ||||||
| طاقة الاستعداد | <20 واط | ||||||
| سعة التحميل الزائد | >120%10؛ >150%:5 مللي ثانية | ||||||
| فعالية عكس الإصدار | >90% | ||||||
| جهد حمل التوازن | <±1%؛ <±5%(جهد الحمل غير المتوازن) | ||||||
| وظيفة الحماية | حماية من فولطية البطارية منخفضة، شبكة الحالة فوق الجهد المنخفض والفولتية المنخفضة، حمل المحول زلائد.الجهد الزائد، درجة الحرارة الزائدة، دائرة قصر، الاسترداد التلقائي بعد زيادة الجهد وتغيير الجهد المنخفض إلى الطبيعي. | ||||||
| واجهة الاتصال | RS232، (485، جهاز التحكم عن بعد، الخيارات) | ||||||
| درجة حرارة التشغيل | -10 إلى 60 درجة مئوية | ||||||
| الرطوبة النسبية (بدون تكاثف) | 30%~90% | ||||||
| ارتفاع التشغيل (الحد الأقصى) | <1000 وحدة قياس (كل 1000 وحدة قياس إضافية تقلل القدرة 1%، الهضاب 5000Meters) | ||||||
| طريقة التبريد | تبريد الهواء القسري | ||||||
| الضوضاء | ≤55 ديسيبل (وفقًا للحمل ودرجة الحرارة) المسافة إلى الماكينة 1M | ||||||
| سهولة الصيانة | يمكن فتح الجانبين الأمامي / العلوي / الأيسر والأيمن. | ||||||
المواصفات الفنية لمحول الشبكة غير العامل بالطاقة بقدرة 30 كيلووات-200 كيلووات، وصف ثلاثي الأطوار:
| الوضع | XYH-30000T | XYH-50000T | XYH-60000T | XYH-80000T | XYH-100000T | XYH-150000T | XYH-200000T |
|---|---|---|---|---|---|---|---|
| الطاقة المقدرة | 30 كيلو واط | 50 كيلووات | 60 كيلو واط | 80 كيلو واط | 100 كيلو واط | 150 كيلو واط | 200 كيلووات |
| أقصى تيار تفريغ | 163 ألف | 182أ | 206أ | 213A | 266أ | 399A | 531A |
| فولتية بطارية الإدخال | 240 فولت | 360 فولت | 384 فولت | 384 فولت | 384 فولت | 384 فولت | 384 فولت |
| جهد التيار المتردد في شبكة الإدخال | 380/400/415 Vac 50/60 هرتز | ||||||
| خرج جهد التيار المتردد | ثلاثي الأطوار 380/400/415Vac | ||||||
| تيار الإخراج | 45 أمبير*3 | 75 أمبير*3 | 91A*3 | 121A*3 | 151A*3 | 227A*3 | 303A*3 |
| تردد الإخراج | 50/60 هرتز | ||||||
| الحجم (العرض*الطول*الارتفاع)مم | 600*700*1360 | 600*800*1800 | 600*800*1800 | 700*800*1960 | 700*800*1960 | 700*800*2200 | 800*1000*2200 |
| الوزن (كجم) | 298 | 380 | 390 | 470 | 578 | 700 | 1400 |
| بيانات عامة | |||||||
| وقت التحويل | 20 مللي ثانية~1 | ||||||
| الجهد الاسمي | ±1% (حمل ثابت)، ±3% (تقلب الحمل) | ||||||
| شكل موجة الإخراج | موجة جيب الزاوية النقية | ||||||
| نسبة الذروة الحالية | 3:1 الحد الأقصى | ||||||
| إجمالي التشويش التوافقي | الحمل الخطي < 3%؛ الحمل غير الخطي < 5% | ||||||
| طاقة الاستعداد | <20 واط | ||||||
| سعة التحميل الزائد | >120%10؛ >150%:5 مللي ثانية | ||||||
| فعالية عكس الإصدار | >90% | ||||||
| جهد حمل التوازن | <±1%؛ <±5%(جهد الحمل غير المتوازن) | ||||||
| وظيفة الحماية | حماية من فولطية البطارية منخفضة، شبكة الحالة فوق الجهد المنخفض والفولتية المنخفضة، حمل المحول زلائد.الجهد الزائد، درجة الحرارة الزائدة، دائرة قصر، الاسترداد التلقائي بعد زيادة الجهد وتغيير الجهد المنخفض إلى الطبيعي. | ||||||
| واجهة الاتصال | RS232، (485، جهاز التحكم عن بعد، الخيارات) | ||||||
| درجة حرارة التشغيل | -10 إلى 60 درجة مئوية | ||||||
| الرطوبة النسبية (بدون تكاثف) | 30%~90% | ||||||
| ارتفاع التشغيل (الحد الأقصى) | <1000 وحدة قياس (كل 1000 وحدة قياس إضافية تقلل القدرة 1%، الهضاب 5000Meters) | ||||||
| طريقة التبريد | تبريد الهواء القسري | ||||||
| الضوضاء | ≤55 ديسيبل (وفقًا للحمل ودرجة الحرارة) المسافة إلى الماكينة 1M | ||||||
| سهولة الصيانة | يمكن فتح الجانبين الأمامي / العلوي / الأيسر والأيمن. | ||||||
محول بدون شبكة بقدرة 300 كيلووات-1000 كيلووات، وصف ثلاثي الأطوار، المعلمات الفنية:
| الطراز | XNSA480- 300KS | XNSA480- 500KS | XNSA480- 800KS | XNSA480- 1000KS | XNSA480- 1500KS | XNSA480- 3000KS | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| إدخال التيار المستمر | فولطية تقدير الدخل (VDC) | 480 | |||||||||||||||||||
| تيار معدل الإدخال (A) | 694 | 1157 | 1851 | 2314 | 3437 | 6875 | |||||||||||||||
| نطاق السماح بفولتية التيار المستمر (VDC) | 420~800 | ||||||||||||||||||||
| إخراج التيار المتردد | سعة تقدير الخرج (كيلووات) | 300 | 500 | 800 | 1000 | 1500 | 3000 | ||||||||||||||
| جهد وتردد معدل الخرج | تيار متردد 380 فولت من التيار المتردد، 50 هرتز (ثلاثة أطوار رباعية الأسلاك) | ||||||||||||||||||||
| تيار معدل الخرج (A) | 455.8 | 759.7 | 1215.5 | 1519.4 | 2279 | 4558 | |||||||||||||||
| دقة جهد الخرج (فولت) | AC380V±3% | ||||||||||||||||||||
| دقة تردد الخرج (هرتز) | 50 هرتز±0.05 | ||||||||||||||||||||
| تشوه الموجة (THD) | ≤1% | ||||||||||||||||||||
| الاستجابة الديناميكية | 3% | ||||||||||||||||||||
| عامل الطاقة (PF) | 0.8 رائدة - 1 - 0.8 تغليف، قابلة للضبط | ||||||||||||||||||||
| القدرة على الحمل الزائد | 150% و10 ثوانٍ | ||||||||||||||||||||
| عامل الذروة (CF) | 3:1 | ||||||||||||||||||||
| كفاءة معكوسة | 95% | ||||||||||||||||||||
| قوة العزل | 1500 فولت من التيار المتردد، دقيقة واحدة | ||||||||||||||||||||
| الضوضاء (متر واحد) | ≤55 ديسيبل | ||||||||||||||||||||
| استخدام درجة حرارة الحالة | 25 درجة مئوية~+55 درجة مئوية | ||||||||||||||||||||
| الرطوبة | 0-95%، بدون تكثيف | ||||||||||||||||||||
| الارتفاع (م) | ≤6000 | ||||||||||||||||||||
| وظيفة الحماية | حماية عكس الإدخال، حماية انخفاض الجهد الكهربي للإدخال، حماية من الحمل الزائد للخرج، حماية دائرة قصر الخرج، حماية من فرط الحرارة | ||||||||||||||||||||
لا يستطيع المحول ثنائي الاتجاه تحويل طاقة التيار المستمر إلى طاقة تيار متردد فحسب، بل يمكنه أيضًا عكس طاقة التيار المتردد إلى طاقة التيار المستمر. يتحكم بشكل أساسي في شحن البطارية وتفريغها، وهو من معدات التحكم الأساسية.
يوفر خرج طاقة موجة جيبية نقية وثابتة، وتشوه توافقي منخفض، وتردد وتنظيم عالي الثبات. يلبي احتياجات الصناعة المتعددة وتطبيقات محاكاة اختبار المنتجات.
لا يمكن للمحول الهجين تغذية الشبكة بالطاقة فحسب، بل يمكنه أيضًا تخزين الطاقة في البطارية لتوفير طاقة غير منقطعة للأحمال المباشرة مع شاحن MPPT متكامل وشاشة عرض LCD.
يعتمد على معالج الإشارات الرقمية ووحدات Infineon IGBT للحماية وخروج موجة جيبية نقية مع تتبع نقطة الطاقة القصوى وكفاءة تتجاوز 95%.
يتميز بدقة تحكم عالية وسرعة استجابة سريعة، ووظيفة التغذية المرتدة لتوفير الطاقة المتجددة، وهو مثالي لاختبارات المحركات والمحولات.
يعتمد على تقنية SPWM عاكس ذو تردد عالٍ لتوفير حماية كاملة، جهد مستقر ودقة عالية مع سرعة استجابة ديناميكية ممتازة وكفاءة تزيد عن 90%.
مصمم خصيصاً للمعدات الجوية والعسكرية التي تتطلب تيار مستمر 28.5 فولت، بديل ممتاز للأجهزة التقليدية، ويُستخدم في الطائرات والرادارات والملاحة.
