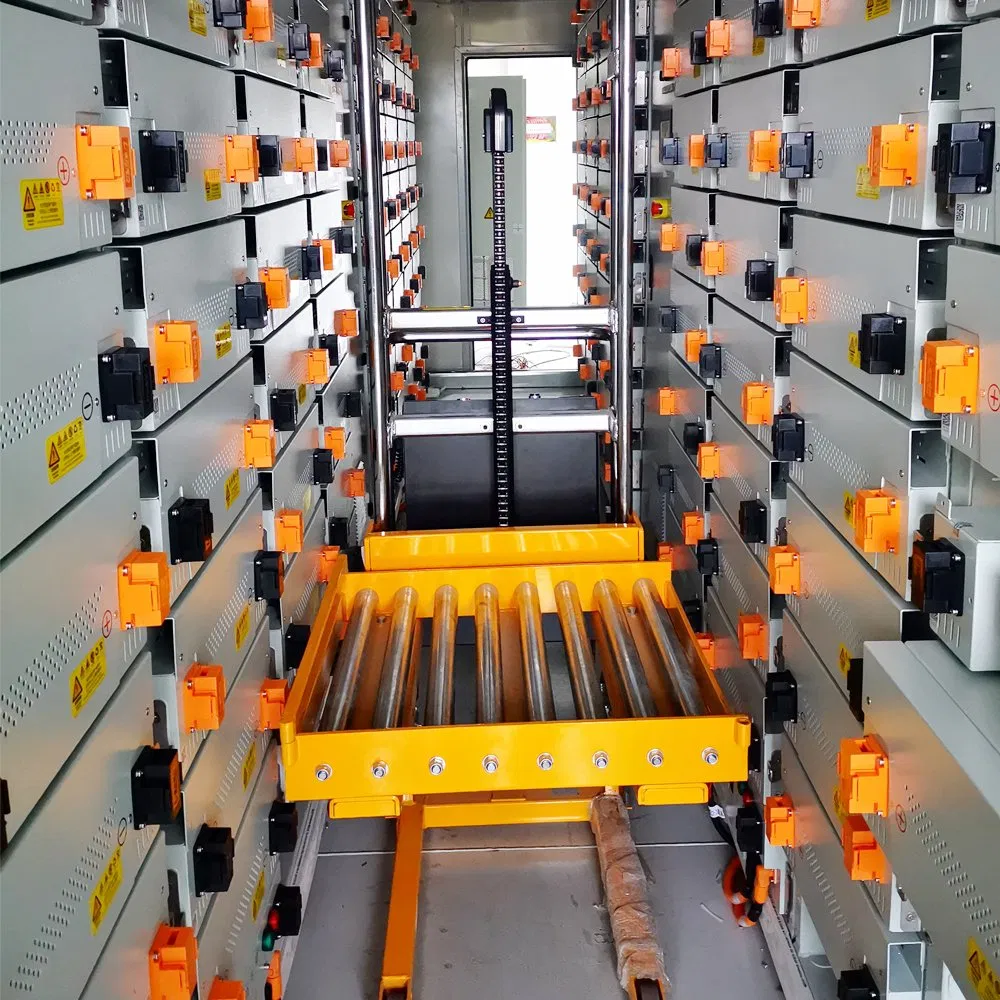

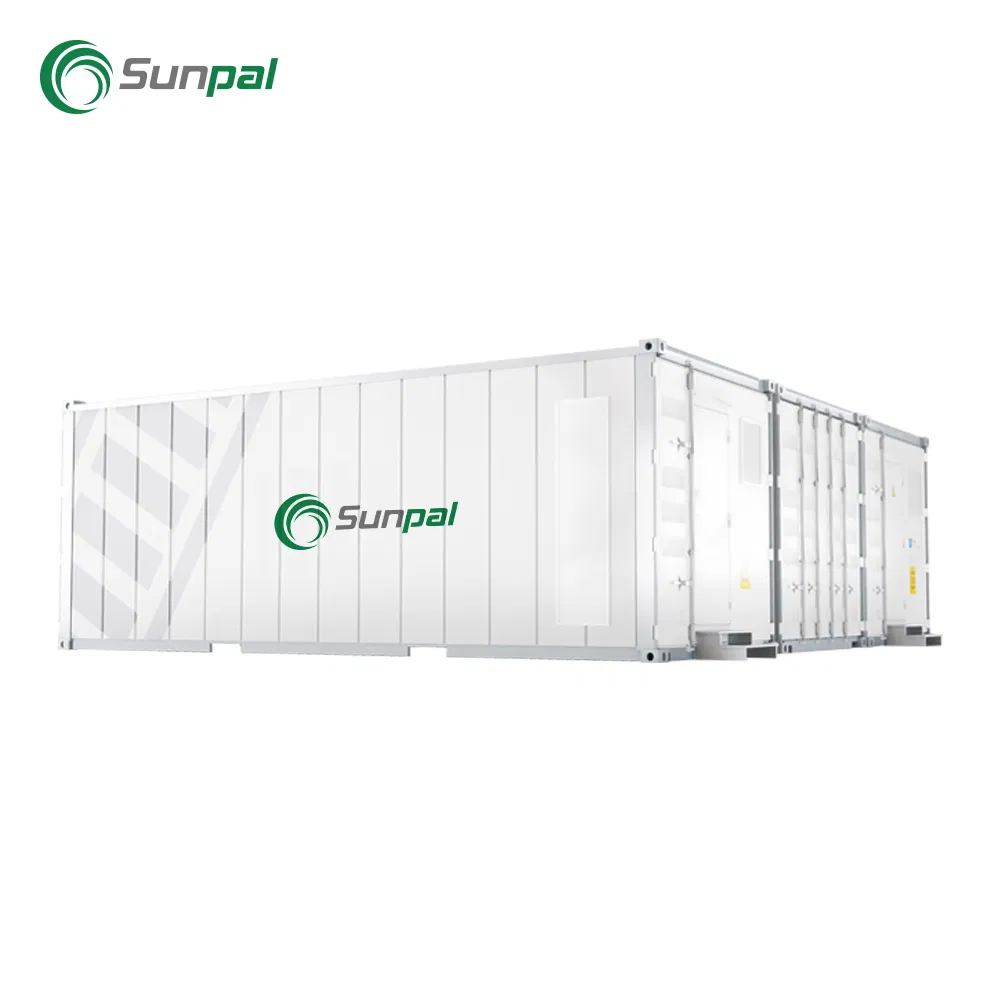

تستند حاويات نظام تخزين طاقة البطارية (Bess) إلى تصميم معياري. ويمكن تكوينها لتتوافق مع متطلبات الطاقة والسعة المطلوبة لتطبيق العميل.
| نظام تخزين الطاقة 1 مللي واط / 2.5 مللي واط في الساعة | ||
|---|---|---|
| قدرة الإخراج المقدرة | 1000 كيلووات | |
| السعة المقدرة | 2500 كيلو واط ساعي | |
| أطوار التيار المتناوب | ثلاثة أطوار أربعة أسلاك | |
| وضع تفريغ الشبكة | الجهد المقدر | 380 فولت |
| نطاق الجهد | 380±15%V | |
| التردد المقدر | 50 هرتز | |
| نطاق التردد | 47.5 ~ 51.5 هرتز | |
| إجمالي شكل الموجة الحالي (THD) | <5% | |
| عامل قدرة الإخراج | ≥0.99 | |
| وضع تشغيل الشبكة المعزولة | الجهد المقدر | 380 فولت |
| دقة الجهد | <±3% | |
| تشوه في جهد الخرج | <5% | |
| تردد الإخراج المقدر | 50±2%Hz | |
| نطاق انتقال الجهد | <10% | |
| تحمل عدم توازن حمل الطور | 100% | |
| وضع تشغيل الشحن المتصل بالشبكة | الجهد المقدر | 400 فولت |
| نطاق الفولطية المسموح به | 380±15%V | |
| نطاق التردد | 47.5 ~ 51.5 هرتز | |
| عامل الطاقة | ≥0.99 (القيمة المطلقة) | |
| الضوضاء | <70 ديسيبل | |
| درجة الحماية IP | IP54 | |
| الاتصال الخارجي | Ethernet | |
| الأبعاد | 12192 مم (الطول) * 2438 مم (العرض) * 2591 مم (الارتفاع) | |
| الوزن | 22 طن | |
يعتمد قلب البطارية بطارية ليثيوم أيون فوسفات LFP 4817317170E، والسعة 120 أمبير/ساعة، والجهد الاسمي 3.2 فولت، ونطاق جهد التشغيل هو 2.5 إلى 3.65 فولت، ومعدل التفريغ الذاتي الشهري للبطارية ≤3%.

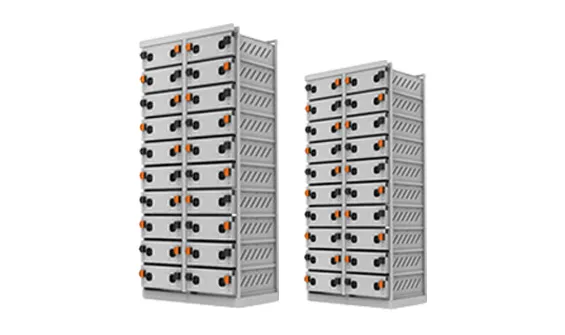

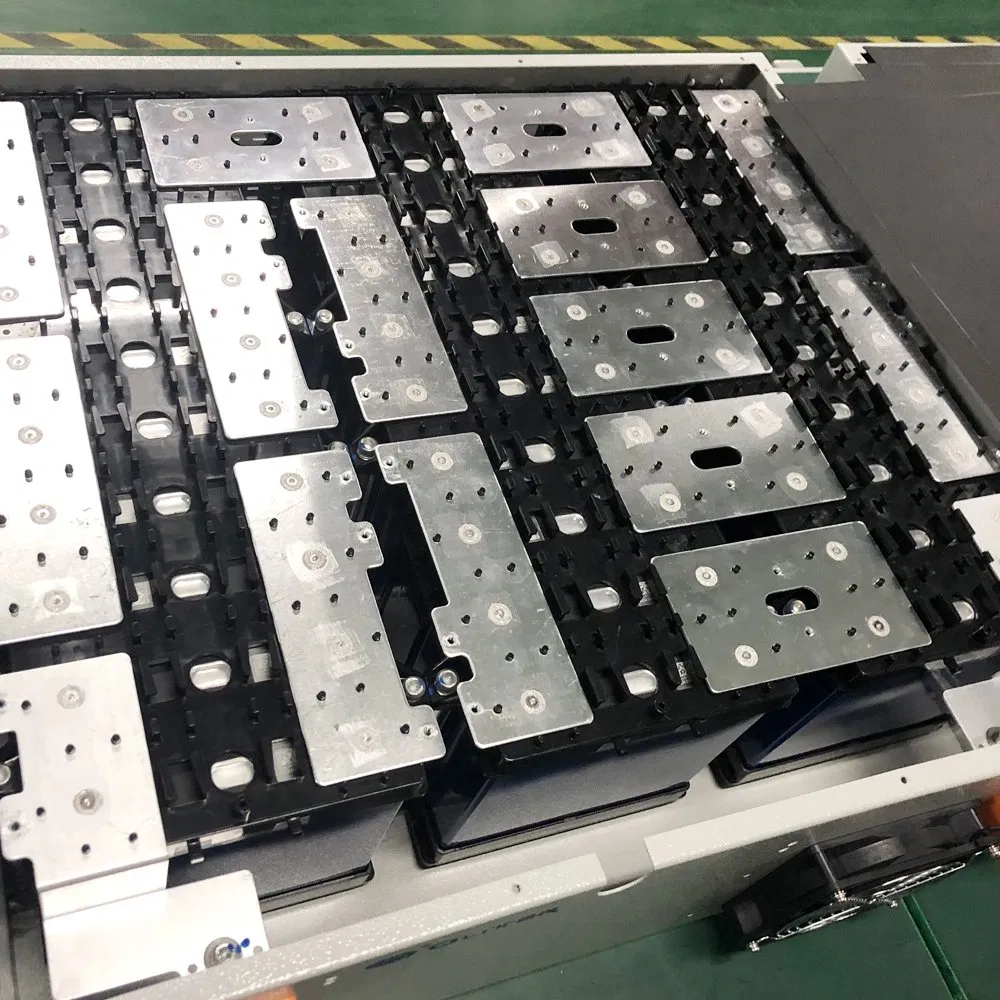

تتكون الوحدة القياسية لتخزين الطاقة من 24 خلية فردية، والمواصفات 2P12S، والطاقة 9,216 كيلو واط/ساعة، والجهد الاسمي 38.4V، ونطاق جهد التشغيل 33.6~43.2V، والكتلة حوالى 85 كجم.
تتكون الوحدة القياسية لتخزين الطاقة من 24 خلية فردية، والمواصفات 2P12S، والطاقة 9,216 كيلو واط/ساعة، والجهد الاسمي 38.4V، ونطاق جهد التشغيل 33.6~43.2V، والكتلة حوالى 85 كجم.
يمكن استخدام محول البطارية ثنائي الاتجاه بقدرة 500 كيلو واط، بمفرده أو مع شاحن شمسي وملحقات أخرى لسيناريو مختلف. وحدات متعددة متوازية، تهيئة مرنة، وضع عمل قابل للبرمجة، دعم التحكم عن بُعد في شاشة LCD المزودة بشاشة لمس DG.

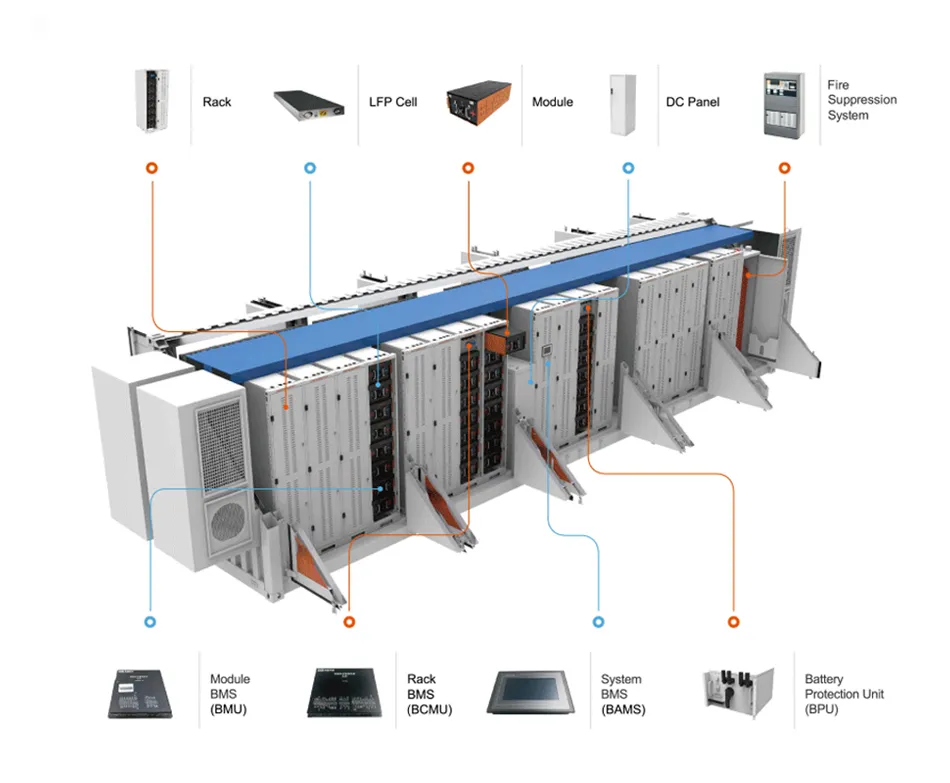

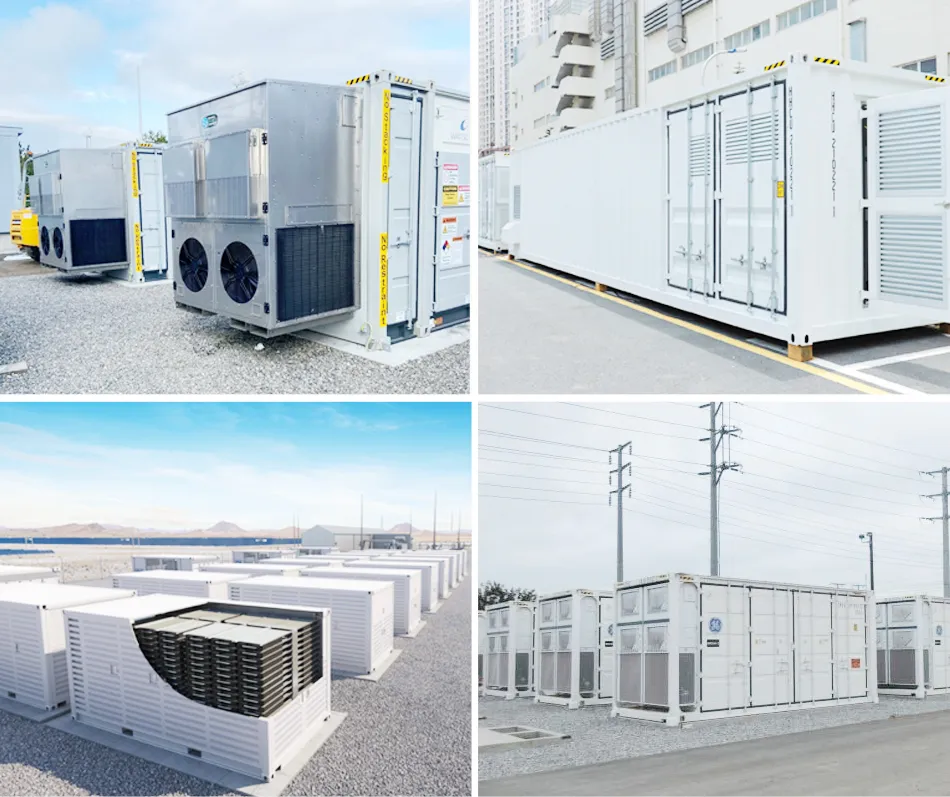

إن نظام تخزين الطاقة في حاويات (Bess) هو الحل المثالي لمشاريع تخزين الطاقة على نطاق واسع. يمكن استخدام حاويات تخزين الطاقة في دمج تقنيات التخزين المختلفة ولأغراض مختلفة.
