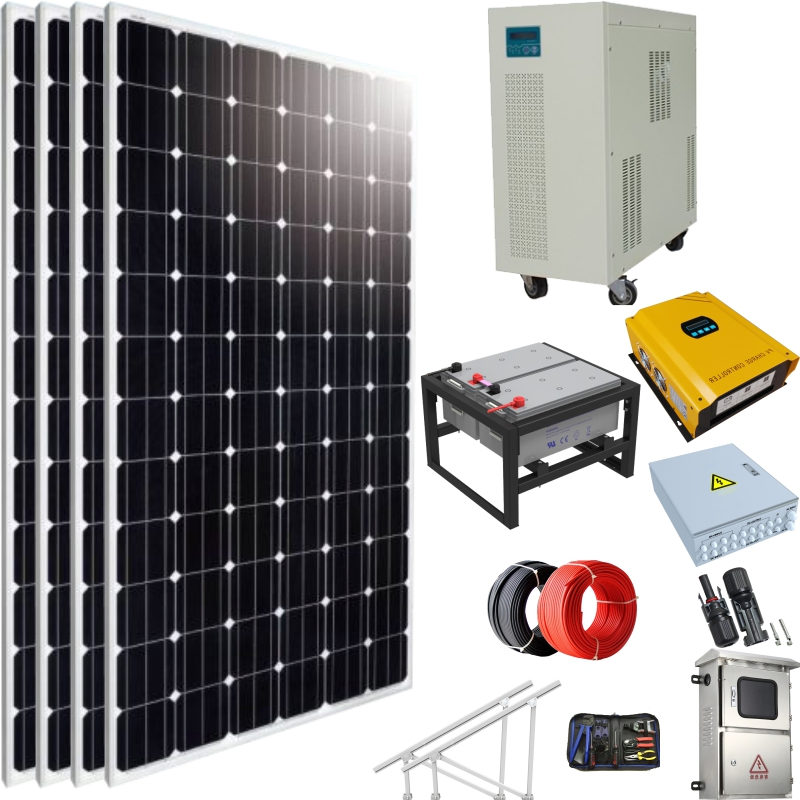

1kw 2kw 5kw 10kw 50kw على الشبكة خارج الشبكة مجموعة مولد الطاقة الشمسية PV

1 / 5

1kw 2kw 5kw 10kw 50kw على الشبكة خارج الشبكة مجموعة مولد الطاقة الشمسية PV

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

المعلومات الأساسية

نموذج رقم.SMSH-40KW

تطبيقمنزل, صناعي, تجاري

مواصفةطبيعي

طاقة إخراج التيار المتردد المقدرة40 كم

سعة النظام40 كم

تردد الإخراج50 هرتز/60 هرتز

نطاق جهد mpt300-1000V

أقصى كفاءة98%

شكل الموجةنسبة التشوه التوافقي الكلي (THD )<2

الموصلmc4

صندوق التوصيلمعيار TUV

جهد الشبطة3/n/p، 220/380 فولت، 230/400 فولت

حامل الألواح الشمسيةمجموعة واحدة

كتيفة تركيب PVسطح أو سطح مسطح لكتيفة تثبيت PV، أو درجة الميل

سعة حمل زائدة120%، دقيقة واحدة

شاشة العرض (Display)شاشة LCD

وحدة التحكموحدة تحكم مدمجة 3A/12 فولت

الملحقاتوحدة شحن الهاتف

حزمة النقلكرتونة

تخصيصCE، RoHS، ISO 9001

رمز النظام المنسق8502390000

القدرة الإنتاجية50000 قطعة/السنة

مواصفات المنتج

قائمة التكوين

العنصر	شهادة	الوصف	سؤال	الضمان
اللوحة الشمسية	TUV / IEC / EC	أحادي أو بولي	50 جهاز كمبيوتر	20 سنة
المحول	CGC / CQC / VDE	مسار واحد (MPPT)/ 50/60 هرتز؛ 230 فولت من التيار المتردد 10 كيلووات/SM-SH10kW	4 مجموعة	5 سنون
المحول	CGC / CQC / VDE		4 مجموعة	5 سنون

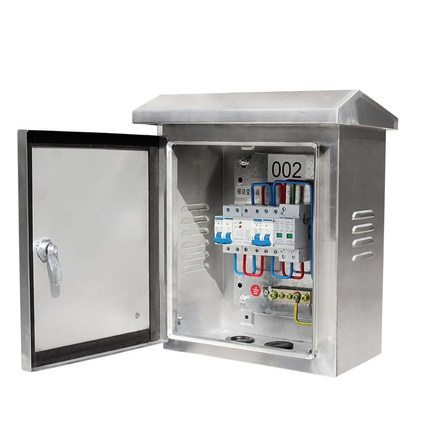

صندوق التوزيع (اختياري)	CE	حماية الإضاءة. مفتاح الهواء، فوزغار، مفتاح السكين	3 مجموعة	5 سنون
صندوق التوزيع (اختياري)	CE		3 مجموعة	5 سنون
نظام التركيب	CE	كتيفة سقف ملصعة/كتيفة أرضية للإسمنت/كتيفة أرضية للتربة	1 ضبط	10 سنوات
كبل PV	TUV/UL	منفذ التيار المستمر PV1-F 1*6 مم²	100 متر	10 سنوات
كبل PV	TUV/UL	منفذ التيار المتردد YJV-3*6 مم²	10 أمتار	10 سنوات

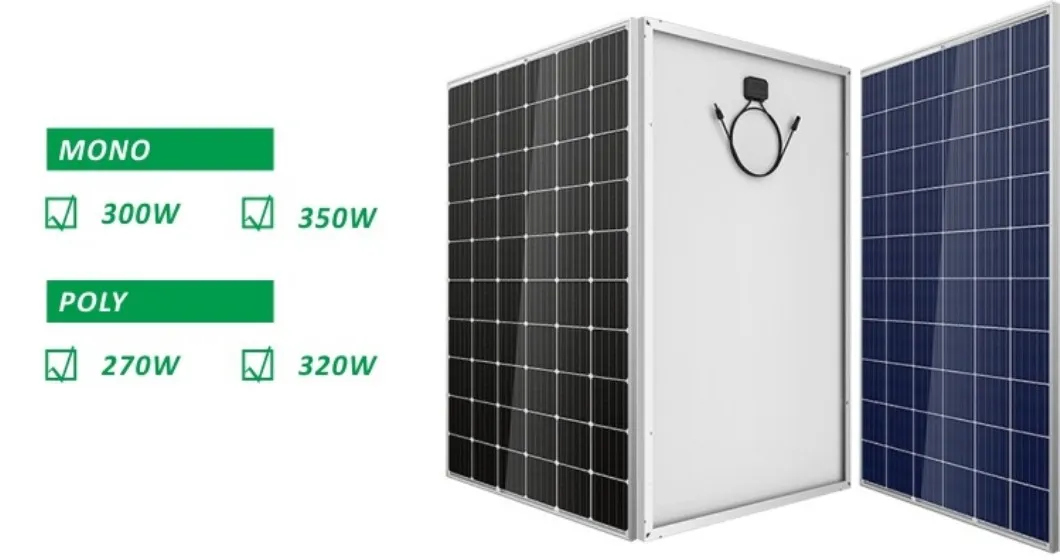

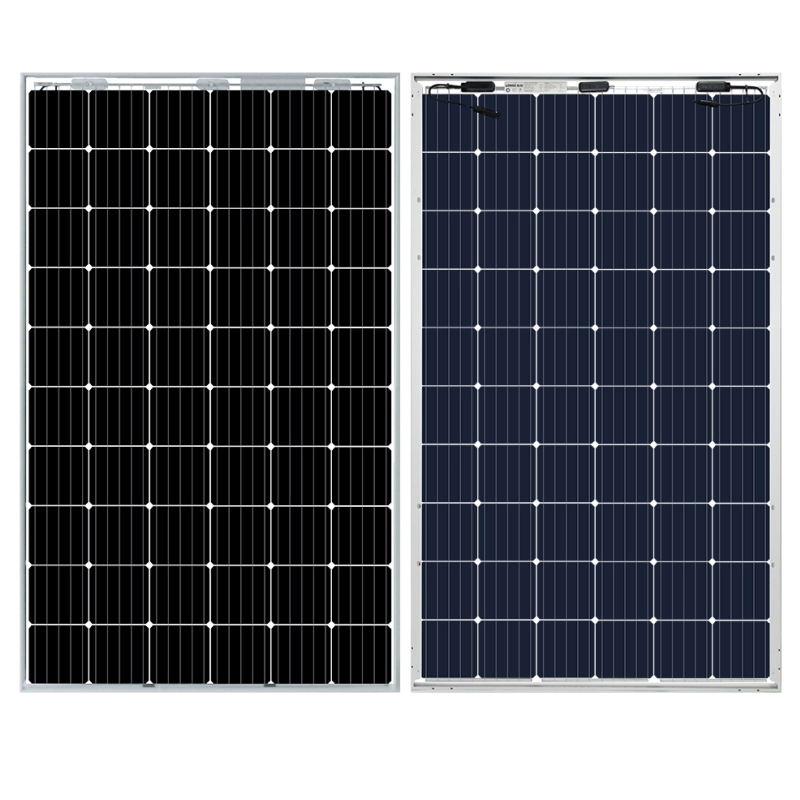

تفاصيل اللوحة الشمسية

النوع	أحادي		متعدد
فئة الطاقة	280 وات	335 واط	270 واط	320 واط
فولتية الدائرة المفتوحة (VOC)	43	44	43	43.8
جهد دائرة قصر (ISC)	8.35	9.92	8-23	9.42
أقصى جهد طاقة (Vmp)	36	36	36	36.5
أقصى تيار طاقة (Imp)	7.78	9.3	7.35	8.76
الكفاءة	≥17.1%	≥17.2%	≥16.5%	≥16.4%
البعد (مم)	1650×991x35	1960x991x35	1650×991x35	1960x991x35
الوزن (كجم)	18±5%	22.5±5%	18±5%	22.5±5%

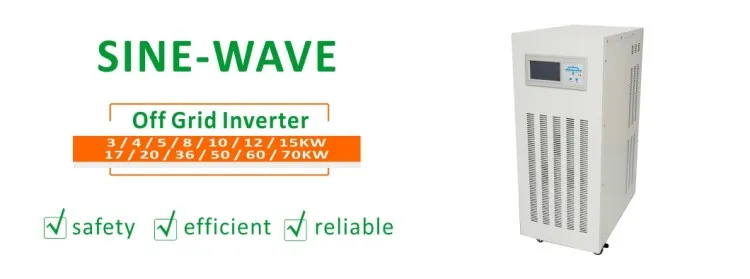

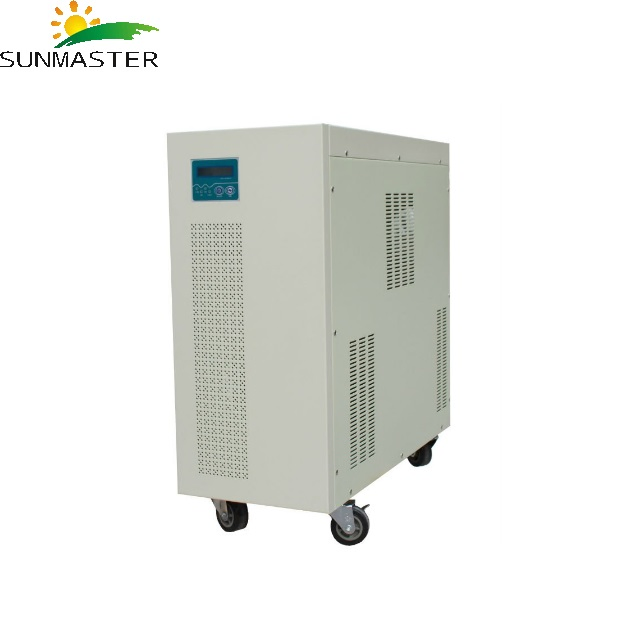

المحول الشمسي

نطاق درجة الحرارة المحيطة	-25 ~+60 درجة مئوية (> 45 درجة مئوية تظليل)
الرطوبة النسبية	0~95%
أقصى ارتفاع للتشغيل	4000 م (تخفيض 3000 م)
درجة الحماية	IP65
الهيكل	بدون محول
استهلاك الطاقة ليلاً (واط)	<1
طريقة التبريد	الحمل الحراري الطبيعي
تشويش (ديسيبل)	<25
شاشة العرض (Display)	شاشة LCD
الضمان (سنة)	5/10/15/20/25 (اختياري) سنوات

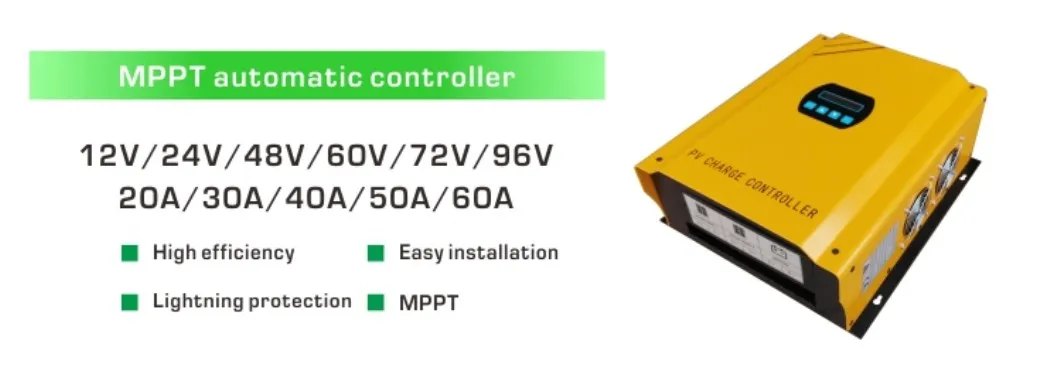

وحدة التحكم بالطاقة الشمسية

تيار الشحن المقدر (A)	120 أمبير
جهد التيار المستمر (فولت)	24/48 تحديد تلقائي
أقصى جهد دخل للطاقة الشمسية (V)	42/84
البطارية - جهد واقٍ من الشحن الزائد (V)	28.6/57.2
البطارية - فولتية استرداد الشحن الزائد (فولت)	27.4/54.8
البطارية - جهد الشحن الثابت (فولت)	27/54
البطارية - فولتية إنذار التفريغ الزائد (فولت)	20/40
الرطوبة ودرجة الحرارة في البيئة	0-90% لا كثافة، 55 درجة مئوية
وظائف الحماية	حماية ضد الشحن أثناء الليل، شحن البطارية الزائد، حماية من التفريغ الزائد، عكس مشترك للوحدات الشمسية

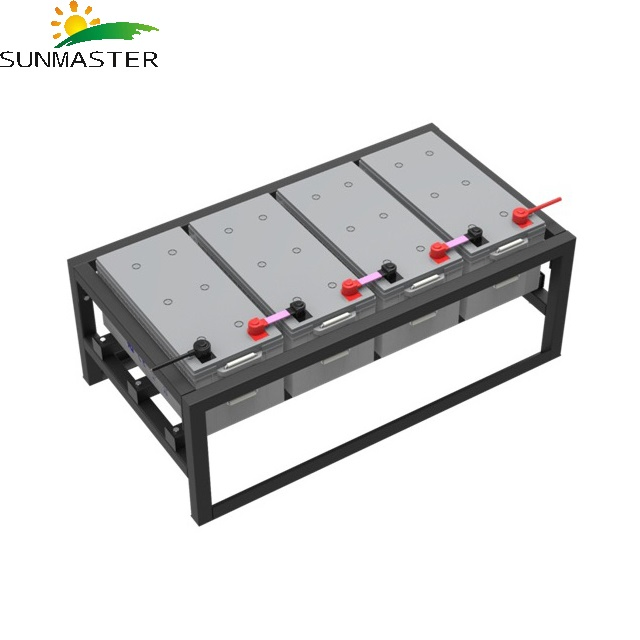

البطارية الشمسية

الجهد الاسمي	12 فولت
السعة الاسمية	250 أمبير في الساعة (10 ساعات، و1.80 فولت/خلية، و25 درجة مئوية)
الوزن التقريبي	67.3 كجم
المقاومة الداخلية	4.5 ميجا أوم (طرف توصيل طرفي)
المكون الهيكلي	سلك توصيل (6.0 مم² × 1.8 م)
الحد الأقصى لتيار الشحن	62.5 أمبير
درجة الحرارة المحيطة	-35 إلى 55 درجة مئوية
الأبعاد (طول × عرض × ارتفاع)	520 مم (±2 مم) × 265 مم (±2 مم) × 220 مم (±2 مم) (إجمالي الارتفاع 245 مم)
مادة الحالة	ABS

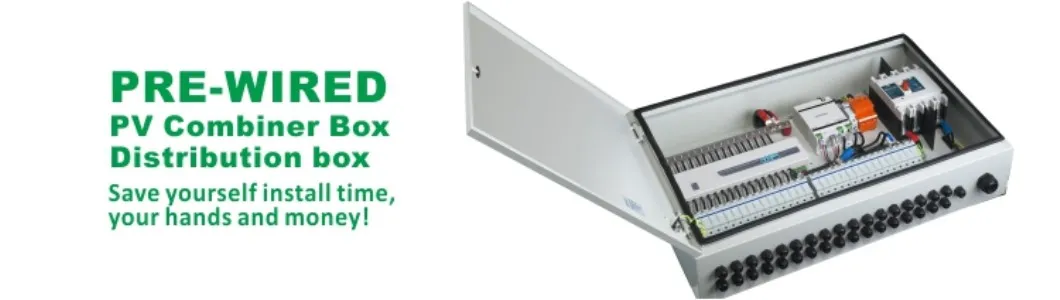

مربع تكوين PV

المكونات	المعلمة	الوظيفة
قاطع الدائرة (مفتاح الهواء)	60 أمبير	عندما يتجاوز تيار الدائرة المحمية القيمة المحددة، يتوقف قاطع الدائرة تلقائيًا لحماية الدائرة بأكملها.
فوسغيه	60 أمبير	عندما يتجاوز تيار الدائرة المحمية الحد المحدد القيمة، سينفقد جسم الأذن تلقائيًا.
جهاز الحماية من التمور (SPD)	UC: 420 فولت بحد أقصى: 20 كيلووات كهربائي بوصة: 10 كيلو فولت أمبير أو أقل	جهاز حماية من البرق الضوئي.
جهاز حماية من الفولطية الفائقة ثنائي الطور ذاتي الطور	نطاق العمل 220 فولت، 50 هرتز، حماية من الجهد الزائد Uvo=270V±5V، حماية من انخفاض الجهد الكهربي Uoe= 170±5V	عندما تكون فولتية الدائرة مرتفعة أو أقل، سيتم إيقاف تشغيلها تلقائيًا. عندما تصل الفولطية إلى المستوى القياسي، فسوف تعود إلى حالتها الطبيعية تلقائيًا.
مفتاح الكاشطة	/	أوتوماتيكي/باليد.

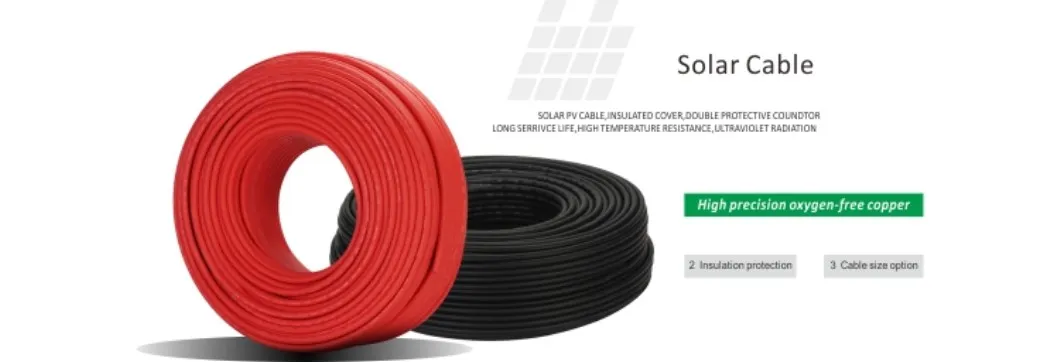

مواصفات الموصل والكابل

الموصل	وفقًا لـ VDE0295/IEC60228، فإن ستراند النحاس الخالي من اللون الدقيق الملون. الفئة 5.
العزل	يتم ربط جيب تمام حزمة الأشعة الإلكتروني المتعدد الأوليفين (Polyolefin Copolymer).
الغلاف الخارجي	يتم ربط جيب تمام حزمة الأشعة الإلكتروني المتعدد الأوليفين (Polyolefin Copolymer).
الجهد الاسمي	UO/U=600 فولت/1000 فولت تيار متردد، 1000 فولت/1800 فولت تيار مستمر.
اختبار الجهد الكهربائي	6500 فولت، 50 هرتز، 5 دقائق.
درجة الحرارة	-40 درجة مئوية - 125 درجة مئوية، عمر افتراضي أكثر من 25 سنة (TUV).
أداء فائق للحرائق	IEC 60332-1.
انبعاث الدخان	IEC61034 ، EN 50286-2.
حمل منخفض على النار	DIN 51 900.
شهادة	TUV 2PFG 1169/08 2007 PV1--F.

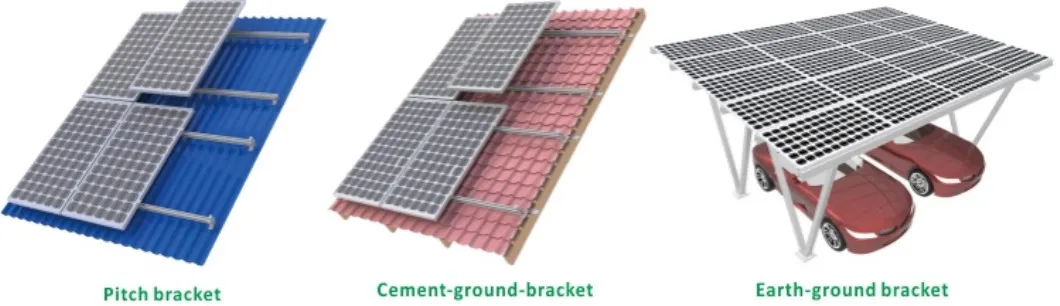

ويمكن أن تصل سعة الرياح لنظام التثبيت هذا إلى (40 م/ثانية، 32,5 كجم/متر مربع، المستوى 13)، ويمكن أن تصل سعة حمل الثلج إلى 70 كجم/متر مربع. يتميز النظام بأكمله بأداء سلامة قوي وموثوق، كما يمكن تخصيصه بناءً على حالة العميل الفعلية. يمكن إيجاد وتصميم نظام التثبيت باستخدام أفضل حل استنادًا إلى السقف المنحدر، الأرض المسطحة، أو الأرض التي بها التربة.

الأسئلة الشائعة حول النظام (FAQ)

ما هي الأجهزة الكهربائية التي يمكن تشغيلها بنظام طاقة شمسية بقدرة 40 كيلوواط؟

يمكن لهذا النظام تشغيل المنشآت التجارية المتوسطة، المزارع، أو المنازل الكبيرة بكافة أجهزتها مثل مكيفات الهواء المتعددة، المصاعد الكهربائية، أنظمة الري، الإضاءة الكاملة، والأجهزة المنزلية بكفاءة عالية.

هل يمكن تركيب نظام التركيب والكتيفة على مختلف أنواع الأسطح؟

نعم، نظام تثبيت الألواح الكهروضوئية مرن ومصمم ليتم مواءمته وتثبيته على السقف المائل (القرميد أو الصاج)، الأسطح الخرسانية المستوية، أو مباشرة على الأرض التربية والإسمنتية بأعلى درجات الأمان.

ما مدى مقاومة هذا النظام للظروف الجوية الصعبة كالرياح والثلوج؟

يتمتع نظام التركيب بهيكل معدني متين يمكنه تحمل سرعة رياح فائقة تصل إلى 40 متر بالثانية (المستوى 13)، بالإضافة إلى قدرة تحمل وزن الثلوج حتى 70 كجم لكل متر مربع.

ما هي وظيفة مربع التكوين PV وصندوق التوزيع المتضمنين؟

يعمل مربع التكوين على حماية الدائرة من الصواعق بفضل جهاز الحماية من التمور (SPD)، ويقوم قاطع الدائرة بفصل التيار تلقائياً عند زيادة الحمل لحماية الألواح والعاكس من التلف.

ما هي فترة الضمان المتوقعة لمكونات هذا النظام؟

تأتي الألواح الشمسية بضمان ممتد يصل إلى 20 سنة، بينما يغطي ضمان المحول الشمسي (العاكس) خيارات تبدأ من 5 سنوات وحتى 25 سنة اختيارياً، مع ضمان 10 سنوات على نظام التركيب والكابلات.
